HTR3306 RGB LED驅動器

產品分類 > 電源管理IC > HTR3306 RGB LED驅動器

HTR3306 RGB LED驅動器

供電范圍:2.5V~5.5V
LED模式下具有256階線性調光
任意IO可配置為獨立的輸入或輸出
中斷功能,8μs防抖,低電平有效
QFN3×3-20L,無鉛封裝

HTR3306

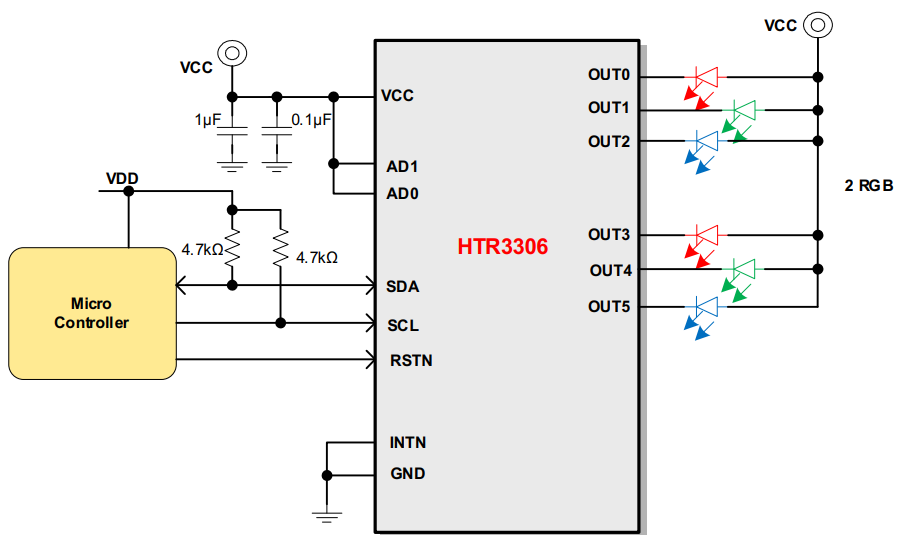

HTR3306是一款6路LED驅動器和GPIP控制器

HTR3306 是 一 款6路 多功能 LED 驅動 器和GPIO控制器, 2.5V~5.5V電源供電。10個IO端口中的任何一個都可以配置為LED模式或GPIO模式。

此外,任何GPIO都可以單獨配置為輸入或輸出。
通電后,
6個IO端口配置默認為GPIO輸出,默認狀態根據AD0AD1決定。所有配置為輸入的IO端口都會持續監控狀態變化,并具有8μs的防抖動時間,IO口的變化由INTN輸出指示。

當GPIO狀態通過I2C接口被讀取時,INTN輸出被清除。
當
IO端口配置為LED模式時,可以通過I2C接口將LED驅動器的電流設置在0~IMAX之間,并可以以該值除以256步進行線性調光。

默認最大電流(IMAX)為37mA,可在全局在控制寄存器中更改IMAX。
HTR3306支持breathing功能,使其實現燈效變得更為容易,其有兩種模式:blinking模式和fading模式。

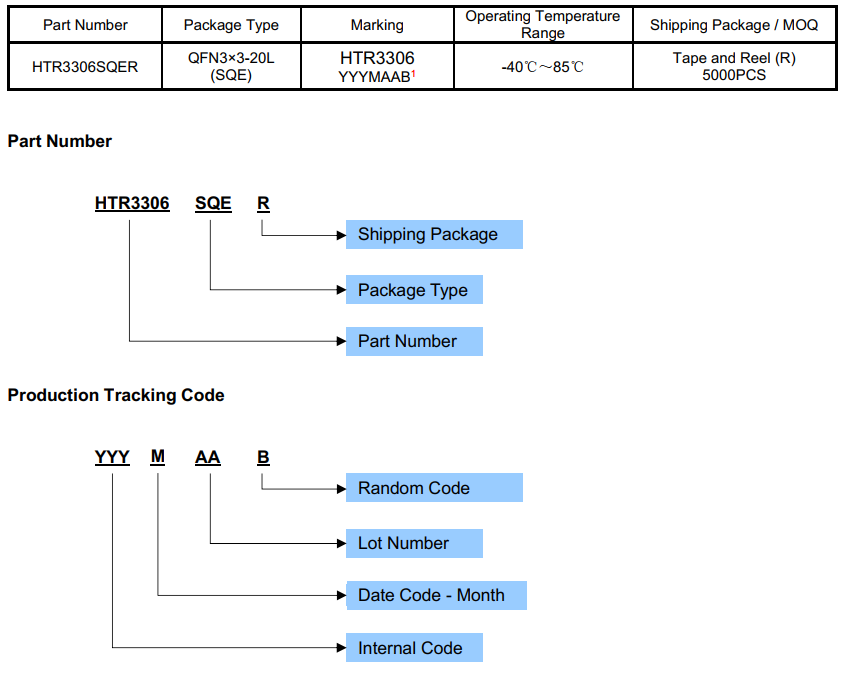

HTR3306提供QFN3×3-20L封裝

特點應用
?供電范圍:2.5V~5.5V
?6個多功能IO,支持LED驅動或GPIO(電流源調光)
?LED模式下具有256階線性調光
?任意IO可配置為獨立的輸入或輸出
?中斷功能,8μs防抖,低電平有效
?標準I2C接口,4個I2C器件地址可選
?支持1.8V/3.3V邏輯電平(SDA, SCL, RSTN, IO)
?具有關斷功能,低電平有效
?支持兩種智能呼吸模式:Blinking模式和Fading模式,呼吸時間可調,智能呼吸模式節省主控芯片功耗
?QFN3×3-20L,無鉛封裝

?手機 ?音箱


?其他消費類電子產品
