HTR3310 RGB LED驅動器

供電范圍：2.5V~5.5V
LED模式下具有256階線性調光
任意IO可配置為獨立的輸入或輸出
中斷功能，8μs防抖，低電平有效
QFN3×3-20L，無鉛封裝

產品詳細

HTR3310

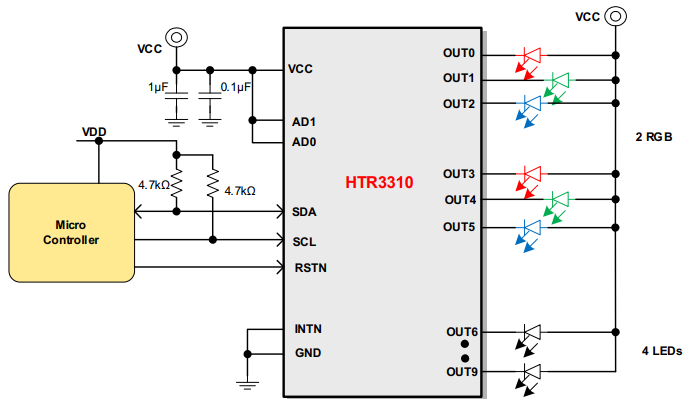

HTR3310是一款10LED驅動器和GPIO控制器。

HTR3310是一款10路多功能LED驅動器和GPIO控制器,2.5V~5.5V電源供電。10個IO端口中的任何一個都可以配置為L(zhǎng)ED模式或GPIO模式。此外，任何GPIO都可以單獨配置為輸入或輸出。

通電后，10個IO端口配置默認為GPIO輸出，默認狀態根據AD0和AD1決定。所有配置為輸入的IO端口都會持續監控狀態變化，并具有8μs的防抖動時間，IO口的變化由INTN輸出指示。當GPIO狀態通過I2C接口被讀取時，INTN輸出被清除。

當IO端口配置為L(zhǎng)ED模式時，可以通過I2C接口將LED驅動器的電流設置在0~IMAX之間，并可以以該值除以256步進行線性調光。默認最大電流（IMAX）為37mA，可在全局在控制寄存器中更改IMAX。

HTR3310支持breathing功能，使其實現燈效變得更為容易，其有兩種模式:blinking模式和fading模式。

HTR3310提供QFN3×3-20L封裝

特點

應用

?供電范圍：2.5V~5.5V
?10個多功能IO，支持LED驅動或GPIO（電流源調光）
?LED模式下具有256階線性調光
?任意IO可配置為獨立的輸入或輸出
?中斷功能，8μs防抖，低電平有效
?標準I2C接口，4個I2C器件地址可選
?支持1.8V/3.3V邏輯電平(SDA, SCL, RSTN, IO)
?具有關斷功能，低電平有效
?支持兩種智能呼吸模式：Blinking模式和Fading模式，呼吸時間可調，智能呼吸模式節省主控芯片功耗
?QFN3×3-20L，無鉛封裝

?手機 ?音箱

?其他消費類電子產品
