HTR3229 RGB LED驅動器

產品分類 > 電源管理IC > HTR3229 RGB LED驅動器

HTR3229 RGB LED驅動器

輸入電壓范圍:2.5V-5.5V
16路電流源
SDB上升沿復位I2C模塊
QFN4×4-24L,無鉛封裝
HTR3229
16x8或15×9陣列 LED 驅動器擴展器

HTR3229是一款通過1MHz的I2C接口進行編程的支持16×8或15×9陣列的LED驅動芯片,每路LED都支持8位PWM數據進行獨立調光,并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光,并且每個CSx都支持256階的直流電流可調節等級。

另外,每個LED的開路和短路狀態都能被檢測,HTR3229能夠把開路和短路信息存儲在Open-Short寄存器組中。這個寄存器組允許MCU通過I2C接口讀取用以告訴MCU這些LED燈是否是在開路或者短路狀態以及位置信息。

HTR3229的工作電壓在2.5V到5.5V之間,并且關斷電流和工作電流都非常小。HTR3229支持QFN-32(4mm×4mm)封裝,可在2.7V到5.5V和-40°C to+125°C下工作

特點

輸入電壓范圍:2.5V-5.5V

16路電流源

支持16×n (n=1~8), 15×9 LED 陣列配置

獨立的256階PWM控制臺階,每個CSx有256個直流臺階,64個全局電流臺階

SDB上升沿復位I2C模塊

支持1MHz的I2C接口,De-Ghost和擴頻功能

QFN4×4-24L,無鉛封

應用

白色家電LED面板顯示

IOT設備

游戲產品、智能音箱

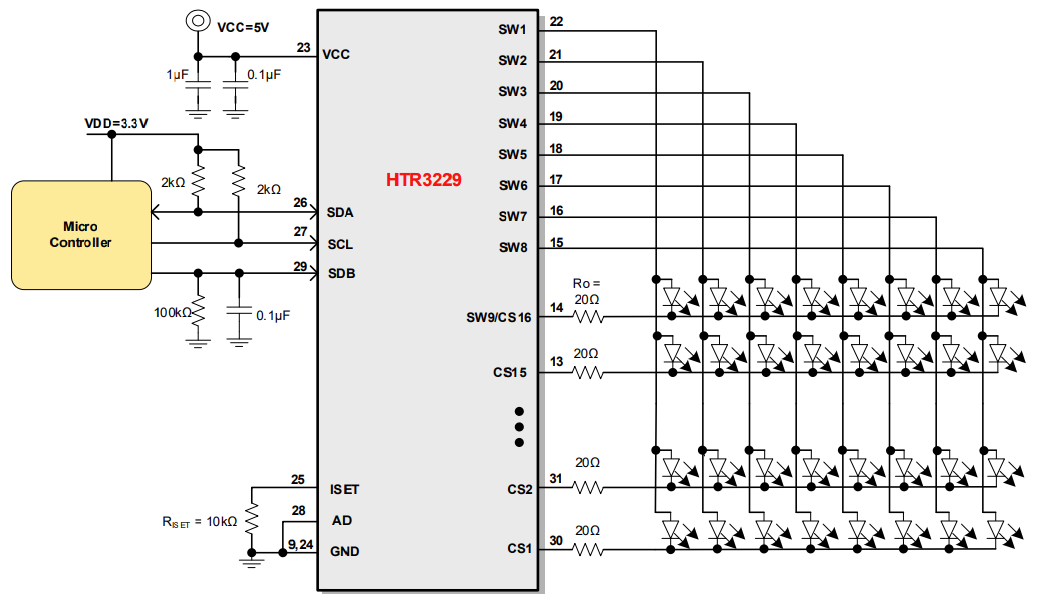

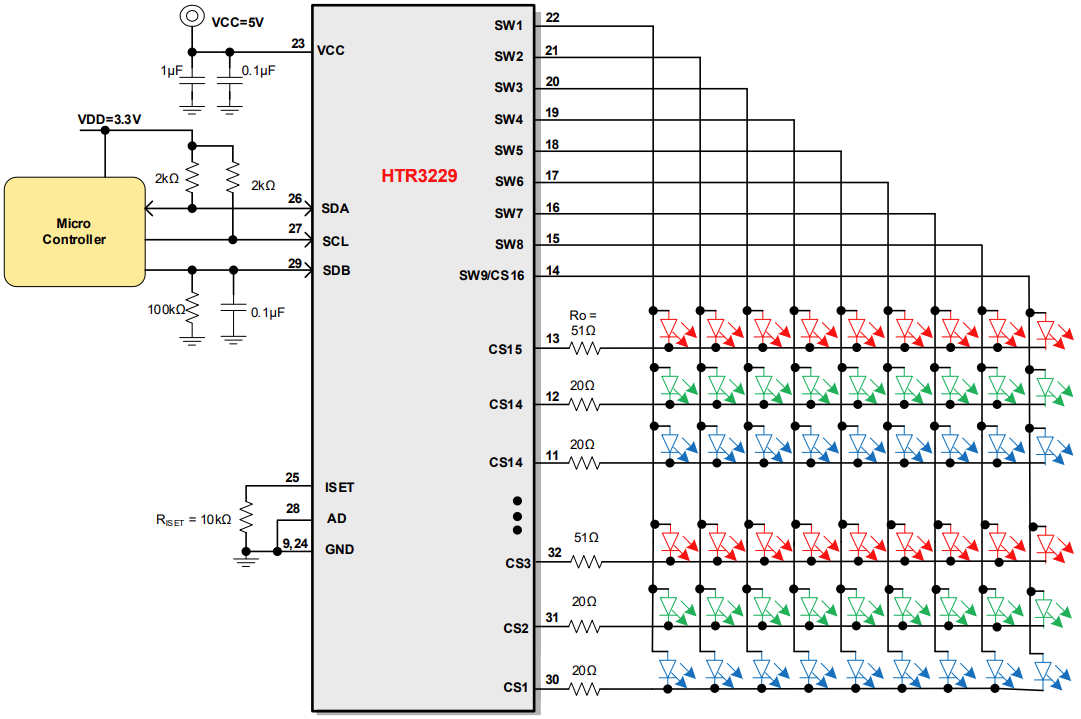

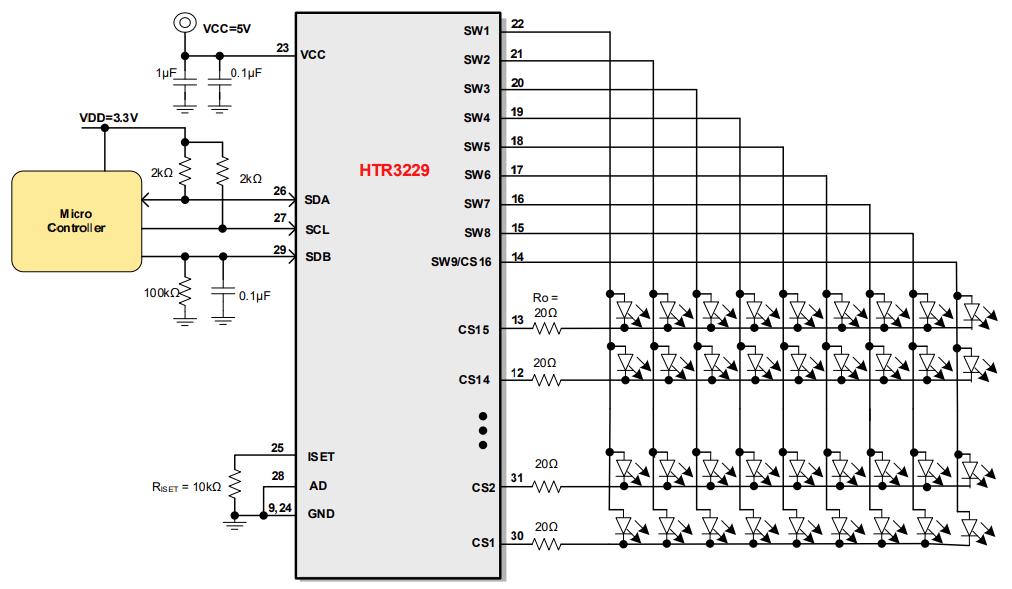

典型應用圖(45 RGBs)典型應用圖(16×8 LEDs典型應用圖(15×9 LEDs
