HT7181 異步升壓轉換器
HT7181 異步升壓轉換器
輸出電壓范圍：最高16.8V
固定開關頻率：360kHz
可編程峰值電流：14A
HT7181是一款高功率異步升壓轉換器，集成20mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。
HT7181具有2.7V至16V寬輸入電壓范圍，可為采用單節或兩節鋰電池，或12V鉛酸電池的應用提供支持。該器件具備14A開關電流能力，并且能夠提供高達16.8V的輸出電壓。
HT7181還支持可編程的軟啟動，以及可調節的開關峰值電流限制。HT7181還支持兩種不同的tr/tf，以適應不同的EMI和效率需求。
此外，該器件還提供有18V輸出過壓保護、和熱關斷保護。
| 特點 | 應用 |
?輸入電壓范圍：2.7V-16V ?輸出電壓范圍：最高16.8V ?固定開關頻率：360kHz ?可編程峰值電流：14A ?高轉換效率： 94% (VIN = 7.2V, VOUT=9.3V, IOUT =1.5A) 90% (VIN = 7.2V, VOUT=9.3V, IOUT =7A) 93% (VIN = 7.2V, VOUT=12V, IOUT =1.5A) 90% (VIN = 7.2V, VOUT=12V, IOUT =5.5A) 90% (VIN = 3.6V, VOUT=12V, IOUT =1A) 85% (VIN = 3.6V, VOUT=12V, IOUT =2.2A) ?低關斷功耗，關斷電流1uA ?支持兩種tr/tf模式，應對EMI挑戰 ?可編程軟啟動 ?輸出過壓 (18V)、熱關斷等保護 ?ESOP8, DFN3×3-10L無鉛封裝 | ?無線音箱 ?便攜式音箱 ?移動電源 ?充電設備 ?USB TYPE-C 電源傳輸 ?拉桿音箱 ?平板電腦，筆記本電腦 ?POS機終端 |

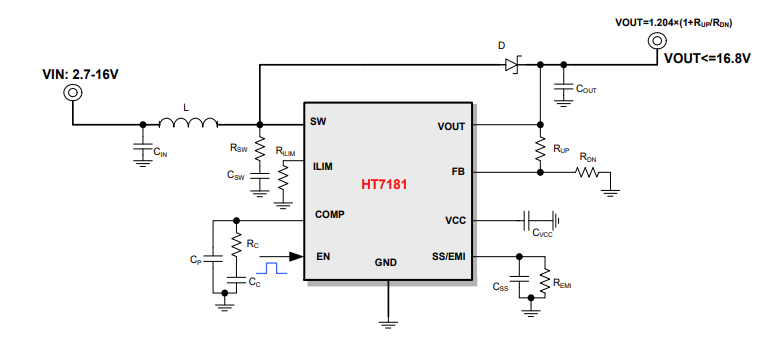

| 應用圖 |
 |
|
|
