HT7179 異步升壓轉換器
HT7179 異步升壓轉換器
輸出電壓范圍：最高26.8V
固定開關頻率：350kHz
可編程峰值電流：最高15A
HT7179是一款高功率異步升壓轉換器，集成20mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。
HT7179具有2.7V至25V寬輸入電壓范圍，可為采用單節或兩節鋰電池，或12V鉛酸電池的應用提供支持。該器件具備15A開關電流能力，并且能夠提供高達26.8V的輸出電壓。
HT7179還支持可編程的軟啟動，以及可調節的開關峰值電流限制。HT7179還支持兩種不同的tr/tf，以適應不同的EMI和效率需求。
此外，該器件還提供有28V輸出過壓保護、和熱關斷保護。| 特點 | 應用 |
輸入電壓范圍：2.7V-25V 輸出電壓范圍：最高26.8V 固定開關頻率：350kHz 可編程峰值電流：最高15A 高轉換效率： 95% (PVIN = 12V, VOUT=25V, IOUT =2A) 94% (PVIN = 12V, VOUT=25V, IOUT =4.5A) 93% (PVIN = 7.2V, VOUT=12V, IOUT =1.5A) 90% (PVIN = 7.2V, VOUT=12V, IOUT =5A) 96% (PVIN = 12V, VOUT=18V, IOUT =1.5A) 95% (PVIN = 12V, VOUT=18V, IOUT =6A) 低關斷功耗，關斷電流1uA 支持兩種tr/tf模式，應對EMI挑戰 可編程軟啟動 輸出過壓 (28V)、熱關斷等保護 ESOP16, QFN3×3.5-20L無鉛封裝 | 無線音箱 便攜式音箱 移動電源 充電設備 USB TYPE-C 電源傳輸 拉桿音箱 平板電腦，筆記本電腦 POS機終端 |

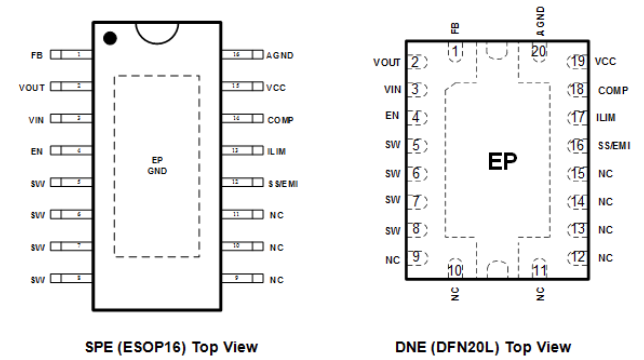

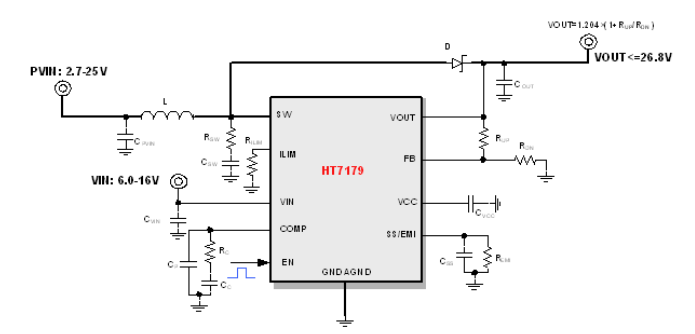

| 引腳信息 | 應用圖 |
 |  |
|
|
