HT7178 同步升壓轉換器

產品分類 > 電源管理IC > HT7178 同步升壓轉換器

HT7178 同步升壓轉換器

輸入電壓范圍VPIN:2.7V-20V
輸出電壓范圍VOUT:4.5V-20V
可編程峰值電流:14A
可調節的開關頻率:200k-1.4M
HT7178
帶輸出關斷的20V,14A全集成同步升壓轉換器

HT7178是一款高功率、全集成升壓轉換器,帶有負載關斷功能的柵極驅動,集成16mΩ功率開關管和16mΩ同步整流管,為便攜式系統提供高效的小尺寸解決方案。

HT7178具有2.7V至20V寬輸入電壓范圍,可為采用單節或兩節鋰電池,或12V鉛酸電池的應用提供支持。該器件具備14A開關電流能力,并且能夠提供高達20V的輸出電壓。

HT7178采用自適應恒定關斷時間峰值電流控制拓?fù)浣Y(jié)構來調節輸出電壓。在中等到重負載條件下,HT7178 工作在PWM 模式。在輕負載條件下,該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式;另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下,HT7178的開關頻率可通過外部電阻調節,支持200kHz至1.4MHz的范圍。

HT7178還支持可編程的軟啟動,以及可調節的開關峰值電流限制。另外,HT7178集成了輸出關斷功能的柵極驅動,在SD狀態,可完全斷開輸入電源。

此外,該器件還提供有22V輸出過壓保護、逐周期過流保護和熱關斷保護。

特點應用

輸入電壓范圍VPIN:2.7V-20V

輸出電壓范圍VOUT:4.5V-20V

可編程峰值電流:14A

高轉換效率:

95% (VPIN = 7.2V, VOUT=16V, IOUT =3A)

94% (VPIN = 12V, VOUT=18V, IOUT =4A)

90% (VPIN = 3.3, VOUT=9V, IOUT =3A)

輕載條件下兩種調制方式:脈頻調制(PFM)和強制脈寬調試(PWM)

集成輸出關斷的柵極驅動

低關斷功耗,關斷電流1uA

可調節的開關頻率:200k-1.4M

可編程軟啟動

輸出過壓 (22V)、逐周期過流、熱關斷等保護

DFN20L,4.5mm*3.5mm 無鉛超薄封裝

無線音箱

便攜式音箱

快充移動電源

電子煙

USB TYPE-C 電源傳輸

拉桿音箱

平板電腦,筆記本電腦

POS機終端

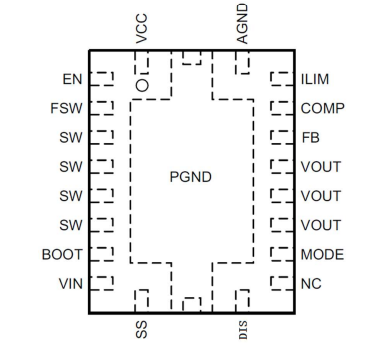

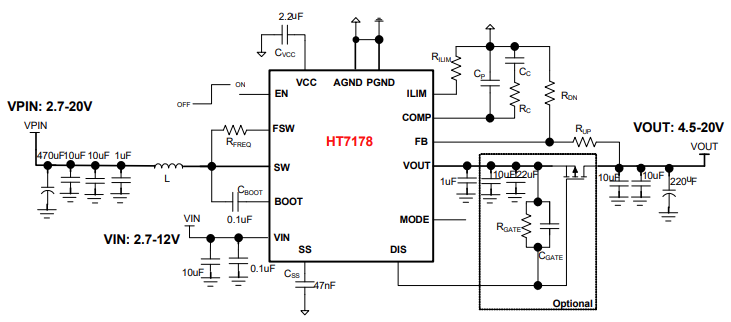

引腳信息應用圖
