HT7180是一款高功率異步升壓轉換器,集成22mΩ功率開關管,為便攜式系統提供高效的小尺寸解決方案。
HT7180具有2.7V至12V寬輸入電壓范圍,可為采用單節或兩節鋰電池的應用提供支持。該器件具備10A開關電流能力,并且能夠提供高達12.8V的輸出電壓。
HT7180還支持可編程的軟啟動,以及可調節的開關峰值電流限制。HT7180還支持兩種不同的tr/tf,以適應不同的EMI和效率需求。

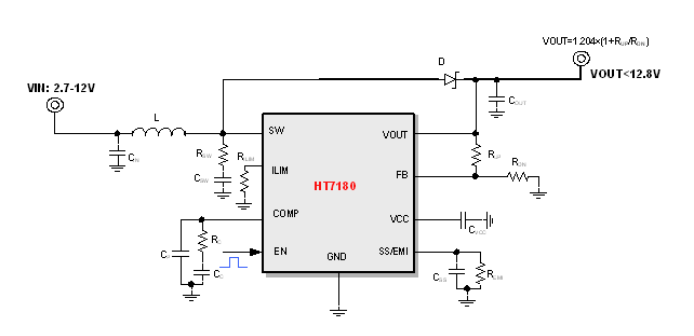

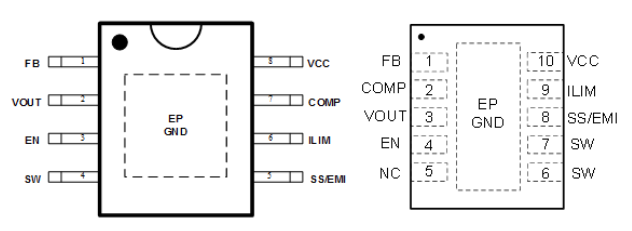

此外,該器件還提供有13V輸出過壓保護、和熱關斷保護。引腳信息 | 應用圖 |
特點 | 應用 |
?輸入電壓范圍:2.7V-12V ?輸出電壓范圍:最高12.8V ?固定開關頻率:500kHz ?可編程峰值電流:10A ?高轉換效率: 94% (VIN = 7.2V, VOUT=9.3V, IOUT =1.5A) 90% (VIN = 7.2V, VOUT=9.3V, IOUT =6A) 93% (VIN = 7.2V, VOUT=12V, IOUT =1.5A) 89% (VIN = 7.2V, VOUT=12V, IOUT =4.5A) 89% (VIN = 3.6V, VOUT=12V, IOUT =1A) 82% (VIN = 3.6V, VOUT=12V, IOUT =2A) ?低關斷功耗,關斷電流1uA ?支持兩種tr/tf模式,應對EMI挑戰 ?可編程軟啟動 ?輸出過壓 (13V)、熱關斷等保護 ?ESOP8, DFN3×3-10L無鉛封裝 | ?無線音箱 ?便攜式音箱 ?移動電源 ?充電設備 ?USB TYPE-C 電源傳輸 ?拉桿音箱 ?平板電腦,筆記本電腦 ?POS機終端 |

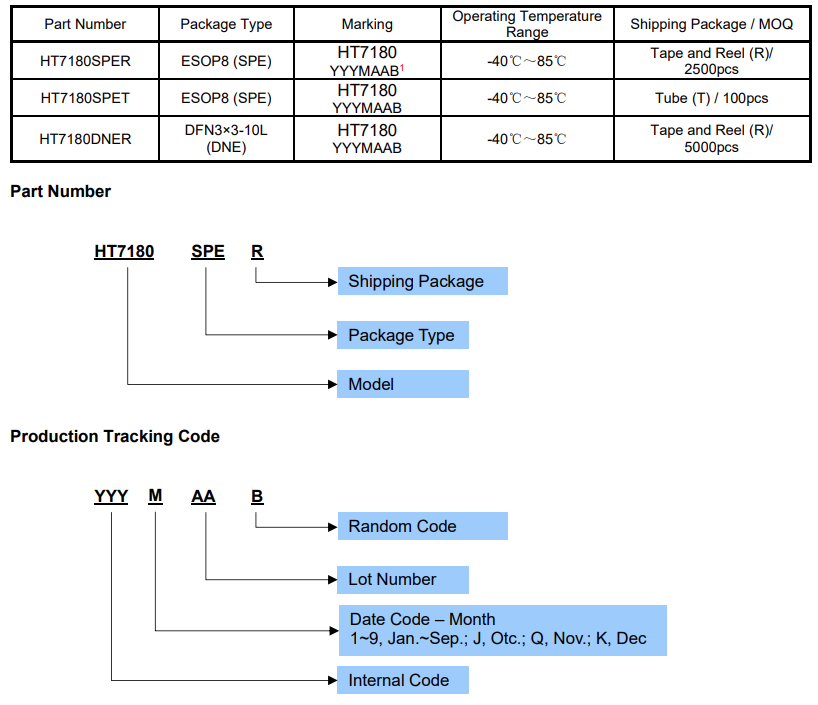

訂購信息 |
