HT760 I2S 輸入立體聲D類放大器
HT760 I2S 輸入立體聲D類放大器
PVDD：4.5V - 16V；-DVDD：3.3V
時鐘誤差、直流、過流、過壓、欠壓和過熱保護
封裝 無鉛封裝，QFN36L-6×6
HT760 是立體聲 D 類音頻放大器，具有多種音頻格式端口（I2S、LJ、RJ、TDM）。支持多種音頻時鐘配置。
HT760 的輸出可配置為 以立體聲 BTL 模式或單聲道 PBTL 模式驅動兩個揚聲器。
HT760 還包括硬件和軟件 控制模式、集成數字剪輯器和寬廣的電源工作范圍。
先進的擴展頻譜 EMI 抑制功能
控制功能的高級 EMI 抑制功能，可使用廉價的鐵氧體磁珠
濾波器，同時滿足 EMC 要求，降低系統成本。
輸出 MOSFET 的 150-mΩ RDS(ON) 提供了熱性能和器件成本的最佳組合。
熱增強型 36 引腳 QFN 還能在現代消費電子設備的較高環境溫度下出色地工作。
特點 Power supply: PVDD: 4.5V – 16V; -DVDD: 3.3V Audio Performance BTL, 2×20W (PVDD=14.5V, RL=4?, THD+N=1%) PBTL, 24W (PVDD=15V, RL=4?, THD+N=1%) THD+N=0.04% (PVDD=12V, RL=4?, Po=1W) Noise: 110uV (Gain = 19dBV, A weighted) Low Quiescent Current 12mA at PVDD = 12V, no filter High efficiency in 1SPW mode (>90%) Inductor-free Operation (Ferrite Bead) and EMC compliant for most cases Flexible Audio I/O I2S, LJ, RJ, TDM input 8, 16, 32, 44.1, 48, 88.2, 96, 192kHz Sample Rates General Operational Features Hardware or Software Control mode 4 Programmable I2C Addresses Spread Switching Frequency for Class D Robustness Features Clock Error, DC, Over Current, Overvoltage, Undervoltage, and Overtemperature Protection Packages: Pb-free Packages, QFN36L-6×6 | 應用 Bluetooth/Wi-Fi Speakers Portable Speakers Smart speakers LCD TV/Monitor Sound Bars, Docking stations, PC Audio |

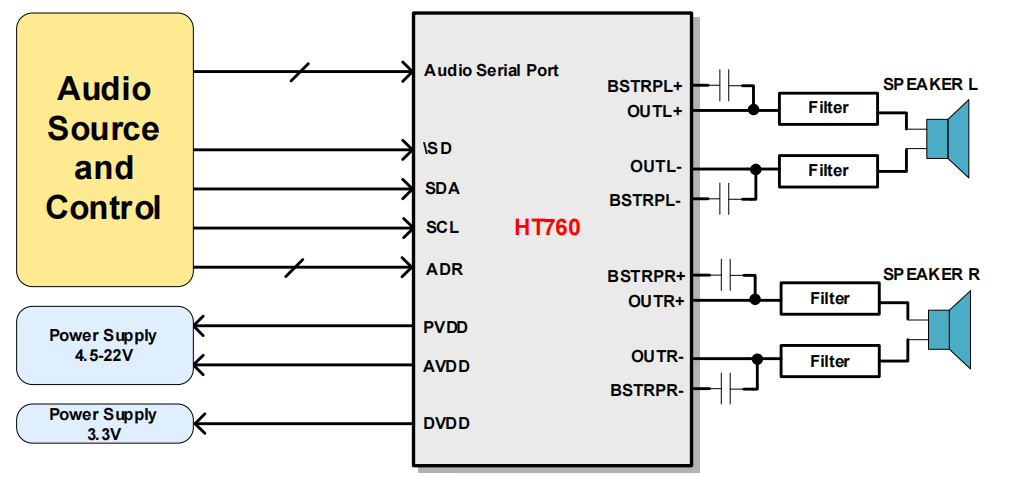

| 典型應用圖 |
 |
|
|
