HT560 30W立體聲D類I2S輸入音頻功放
HT560 30W立體聲D類I2S輸入音頻功放
超過90%效率，無需散熱片
32，44.1，48，88.2，96kHz采樣率

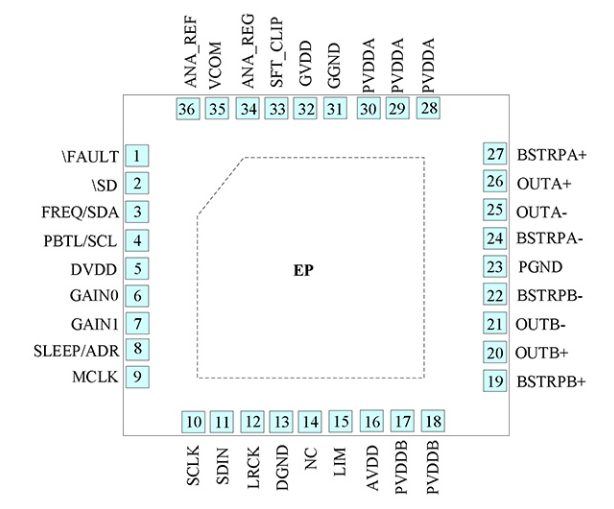

無鉛無鹵封裝，QFN36-P
HT560是一款高效I2S輸入D類立體聲音頻功率放大器。HT560可選硬件或者軟件I2C控制。在BTL模式，能夠提供2*30W/8Ω功率輸出；在PBTL模式，能夠提供75W/4Ω功率輸出。
HT560具有過溫限幅功能，當芯片內部溫度達到過溫限幅點，HT560自動降低增益，使其IC能夠連續播放而不間斷。
另外，HT560具有功率限制功能，一種是限幅功能，在輸出端限制一定的輸出幅度，使其不損壞喇叭。
另一種為AGC防削頂失真功能，開啟后，可有效改善因輸入幅度過大或者電源電壓降低造成的破音失真。
此外，HT560內置關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點 輸出功率 BTL，2×30W，24V/8Ω，連續 BTL，2×25W，16V/4Ω，連續 BTL，2×40W，18V/4Ω，峰值 PBTL， 75W，24V/4Ω，連續 4.5V-26V寬電壓輸入范圍 超過90%效率，無需散熱片 立體聲I2S輸入 32，44.1，48，88.2，96kHz采樣率 可選硬件或軟件控制 可編程功率限制，以及AGC功能 過溫限幅功能 輸出短路、過流關斷功能 欠壓異常保護功能 無鉛無鹵封裝，QFN36-P | 應用 藍牙音箱 便攜式音箱 2.1聲道音箱 擴音器 拉桿音箱 LCD電視/監視器 |
|
|
