HT513是一款低成本的I2S輸入單聲道輸出D類音頻功率放大器。其在5V供電時可提供最大2.8W的輸出功率; 在6.5V供電時可提供最大4.7W的輸出功率。
HT513內部集成了DA轉換器,其I2S輸入最大支持32-bit字節,并且可自動監測采樣頻率,最高支持192kHz。
HT513集成的D類音頻功放還具有增益可調、防破音等功能。

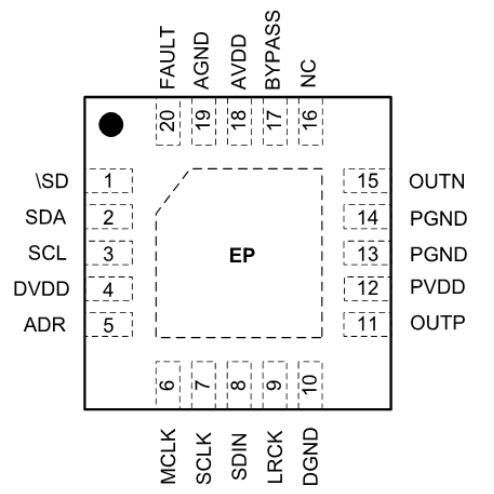

該產品提供QFN4×4-20L封裝。
特點 電源供電: PVDD 2.5-6.5V; DVDD/AVDD 3.3V 靈活的音頻輸入: I2S, LJ, RJ, TDM 輸入 8, 16, 32, 44.1, 48, 88.2, 96, 192kHz 采樣頻率 輸出功率: 1.40W (PVDD=3.6V, RL=4?, THD+N=10%) 2.80W (PVDD=5.0V, RL=4?, THD+N=10%) 4.70W (PVDD=6.5V, RL=4?, THD+N=10%) THD+N= 0.08% (Po=1W, RL=4?, PVDD = 3.7V) 增益可調 保護:時鐘錯誤、過流、欠壓、過溫保護等 QFN4×4-20L封裝 | 應用 智能家居 智能玩具 IoT設備 游戲設備 智能音箱 其他鋰電/5V設備 |
典型應用圖 |
