2.5V~5.5V電源供電。16個IO端口中的任何一個都可以配置為LED模式或GPIO模式。此外,任何GPIO都可以單獨配置為輸入或輸出。
通電后,16個IO端口配置默認為GPIO輸出,默認狀態根據AD0和AD1決定。所有配置為輸入的IO端口都會持續監控狀態變化,并具有8μs的防抖動時間,IO口的變化由INTN輸出指示。當GPIO狀態通過I2C接口被讀取時,INTN輸出被清除。
當IO端口配置為LED模式時,可以通過I2C接口將LED驅動器的電流設置在0~IMAX之間,并可以以該值除以256步進行線性調光。默認最大電流(IMAX)為37mA,可在全局在控制寄存器中更改IMAX。

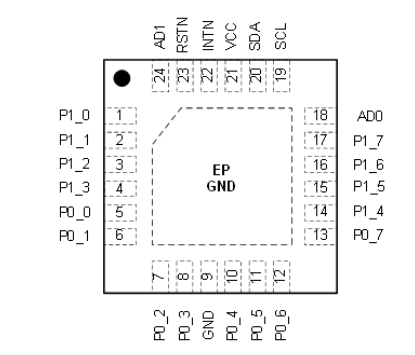

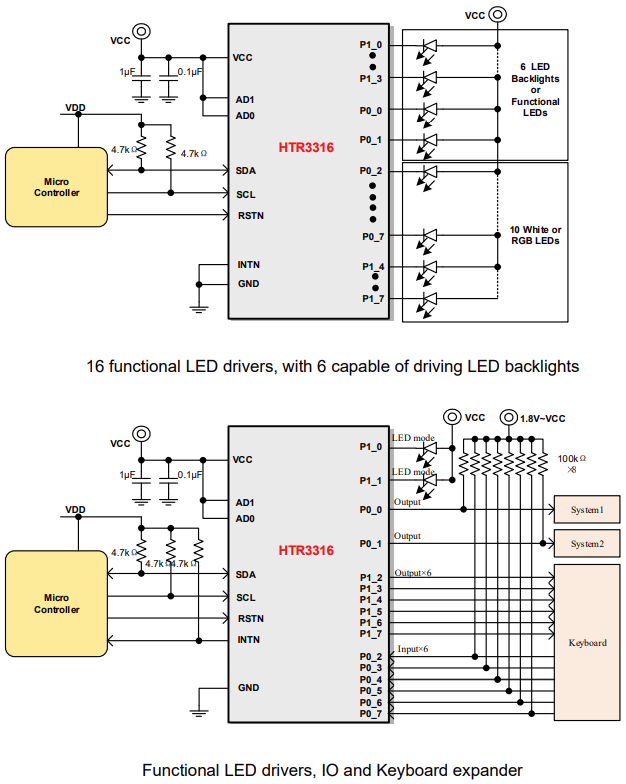

HTR3316提供QFN4×4-24L封裝。應用 | 典型應用圖 |
手機 音箱 其他消費類電子產品 |
