HT71782 升壓轉換器

產品分類 > 電源管理IC > HT71782 升壓轉換器

HT71782 升壓轉換器

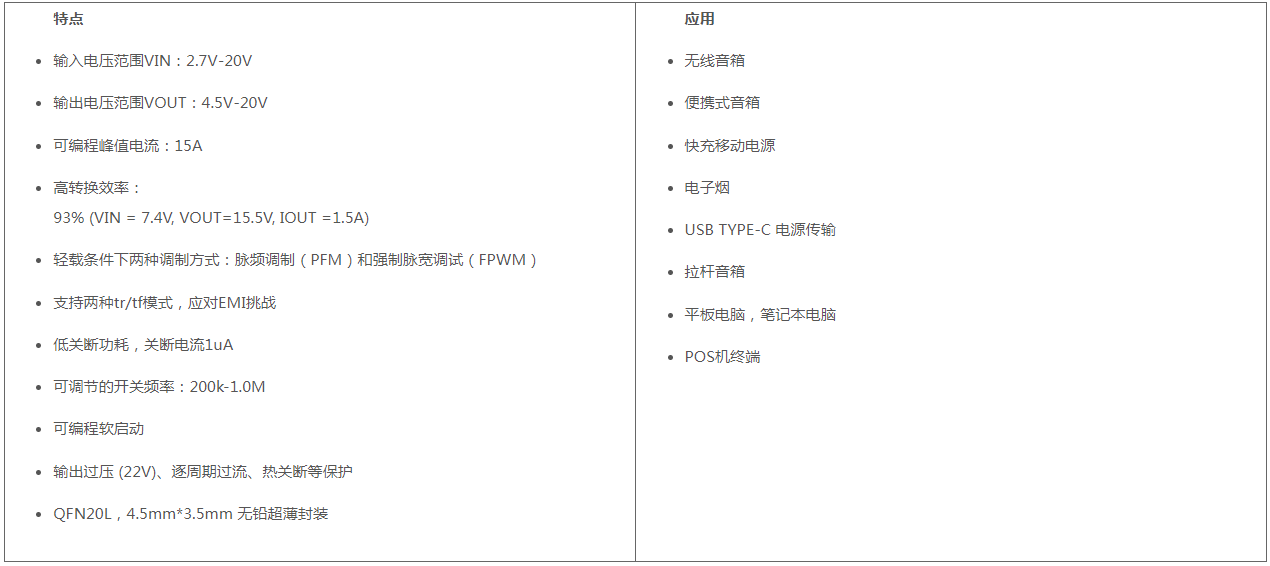

輸入電壓范圍VIN:2.7V-20V
輸出電壓范圍VOUT:4.5V-20V
可編程峰值電流:15A
QFN20L,4.5mm*3.5mm 無鉛超薄封裝
HT71782
20V,15A全集成同步升壓轉換器

HT71782是一款高功率、全集成升壓轉換器,集成16mΩ功率開關管和18mΩ同步整流管,為便攜式系統提供高效的小尺寸解決方案。

HT71782具有2.7V至20V寬輸入電壓范圍,可為采用單節或兩節鋰電池的應用提供支持。該器件具備15A開關電流能力,并且能夠提供20V的輸出電壓。

HT71782采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下,HT71782工作在PWM 模式。輕載條件下兩種調制方式:脈頻調制(PFM)和強制脈寬調制(FPWM)。PWM模式下,HT71782的開關頻率可通過外部電阻調節,支持200kHz至1.0MHz的范圍。

HT71782還支持可編程的軟啟動,以及可調節的開關峰值電流限制。另外,HT71782支持兩種不同的tr/tf,以適應不同的EMI和效率需求。

此外,該器件還提供有22V輸出過壓保護、逐周期過流保護和熱關斷保護。

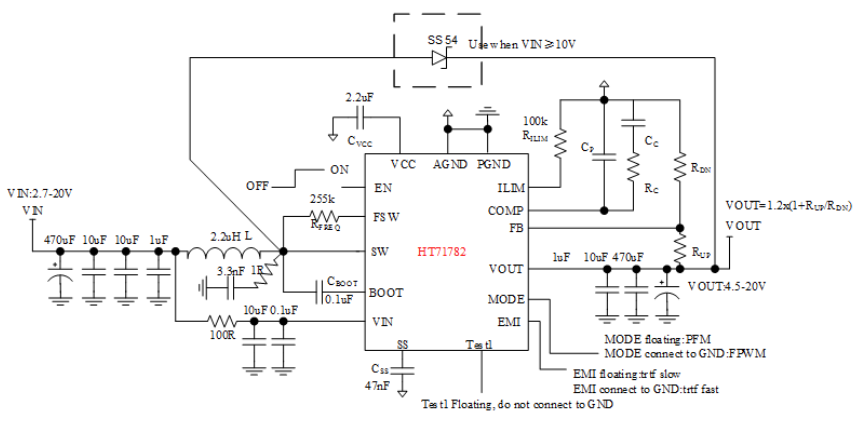

引腳圖應用圖
