HT71678
帶音頻檢測的12A自適應H類同步多段升壓轉換器
HT71678是一款高功率、全集成升壓轉換器,帶有負載關斷功能的柵極驅動,集成16mΩ功率開關管和23mΩ同步整流管,為便攜式系統提供高效的小尺寸解決方案。 HT71678具有2.7V至12.2V寬輸入電壓范圍,可為采用單節或兩節鋰電池的應用提供支持。該器件具 備12A開關電流能力,能夠提供最大12.8V的輸出電壓。 HT71678帶有音頻信號檢測功能,可根據信號幅度自適應調整升壓輸出值,以達到更高的系統整體效 率。其支持10種不同的模式選擇。 HT71678采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下, HT71678工作在PWM模式。在輕負載條件下,該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式;另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下,HT71678的開關頻率可通過外部電阻調節,支持200kHz至1.4MHz的范圍。 HT71678還支持可編程的軟啟動,以及可調節的開關峰值電流限制。 此外,該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。 |
特點 | 應用 |
?輸入電壓范圍VIN:2.7V-12.2V ?輸出電壓范圍VOUT:4.5V-12.8V ?可編程峰值電流:12A ?高轉換效率: 92%(VIN= 7.4V,VOUT=12.8V,IOUT=3A) 92%(VIN=3.6V,VOUT=9V,IOUT=1A) ?帶音頻輸入檢測的H類多段升壓: 支持單節(1S)和雙節串聯(2S)輸入共10種模式可選,輸出給音頻功放供電時,有效延長電池播放時間 ?輕載條件下兩種調制方式:脈頻調制(PFM)和強制脈寬調試(PWM) ?低關斷功耗,關斷電流1uA ?可調節的開關頻率:200k-1.4M ?可編程軟啟動 ?輸出過壓(14V)、逐周期過流、熱關斷等保護 ?DFN20L,4.5mm*3.5mm無鉛超薄封裝 | 無線音箱 拉桿音箱 便攜式音箱 平板、筆記本電腦 |

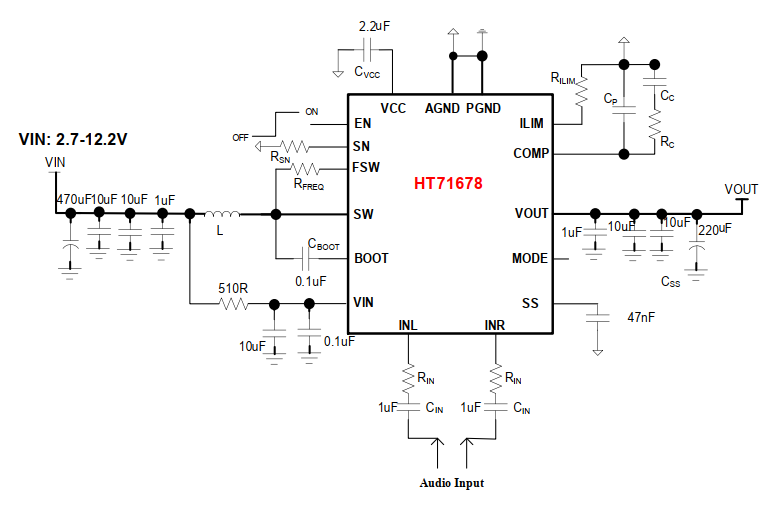

典型應用圖 |
