HR9110是應用于直流電機方案的單通道H橋驅動器芯片。HR9110的H橋驅動部分采用低導通電阻的PMOS和NMOS功率管。低導通電阻保證芯片低的功率損耗,使得芯片安全工作更長時間。此外HR9110擁有低待機電流、低靜態工作電流。這些性能使HR9110易用于各種低壓直流電機驅動方案。
HR9110內部含有過溫關斷保護。當負載電機是低阻抗的,或者輸出端短路,這樣使能HR9110的輸出電流急劇上升,同時內部溫度也急劇上升。當芯片溫度超過最大溫度閾值(典型150℃),HR9110會關斷所有的輸出,防止?jié)撛诎踩[患。只有當確認了芯片回歸到安全的工作溫度,內置溫度遲滯電流才重新控制驅動電路。
應用
直流電機驅動
玩具機器人控制

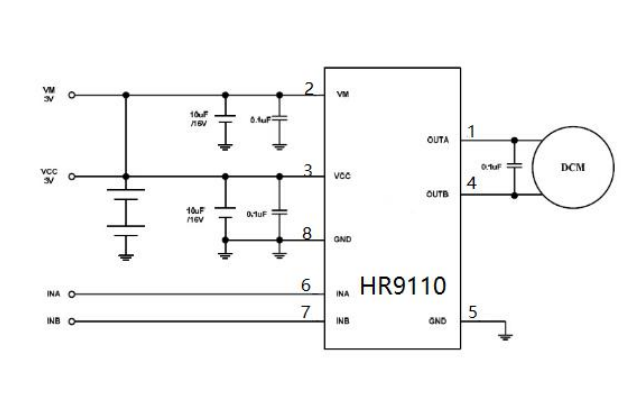

引腳圖 | 應用圖 |
