HR8833 步進電機驅動芯片

產品分類 > 馬達驅動IC > HR8833 步進電機驅動芯片

HR8833 步進電機驅動芯片

雙通道H橋電流控制電機驅動器
驅動兩路直流電機或者一個步進電機
寬電壓供電,2.7V-12.8V
PWM電流整流/限流
HR8833
雙通道H橋電機驅動芯片

HR8833為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。HR8833有兩路H橋驅動,可以驅動兩路刷式直流電機,或者一個雙極步進電機,或者螺線管或者其它感性負載。

每一個橋的功率輸出模塊由N通道功率MOSFET組成,叫作H橋驅動器。每個橋包含整流電路和限流電路。

內部關斷功能包含過流保護,短路保護,欠壓鎖定保護和過溫保護,并提供一個錯誤輸出管腳。

HR8833提供兩種封裝,一種是帶有裸露焊盤的TSSOP-16封裝,能有效改善散熱性能,且是無鉛產品,引腳框采用100%無錫電鍍。另一種封裝為SOP16,不帶裸露焊盤。

應用

鋰電池供電玩具

POS打印機

安防相機

辦公自動化設備

游戲機

機器人

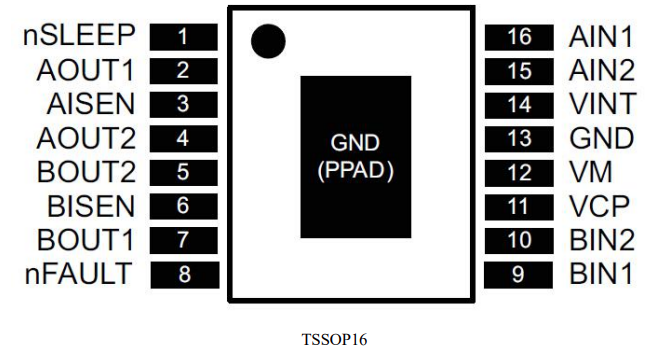

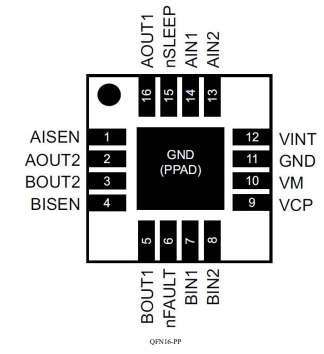

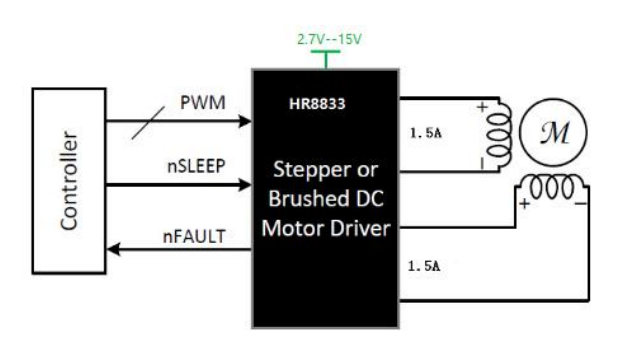

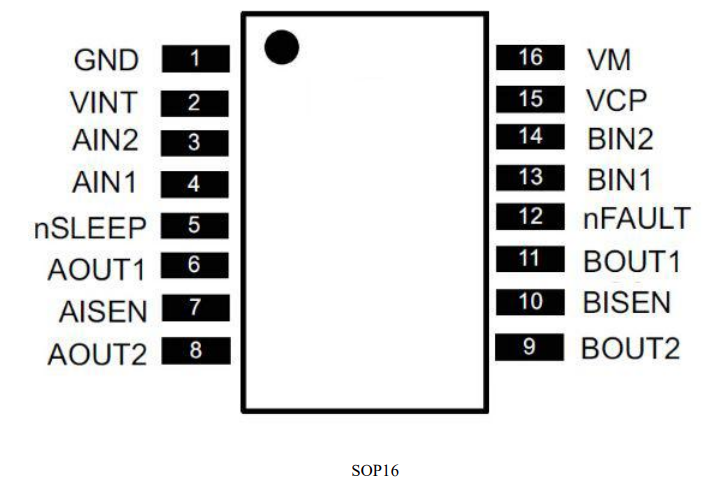

引腳圖應用圖
