HR8825是一種內置步進表的集成微步進電機驅動器,為打印機、掃描儀和其它自動化設備提供解決方案。其設計為能使雙極步進電機以全、半、1/4、1/8、1/16、1/32步進模式工作。步進模式由邏輯輸入MODEx選擇。輸出驅動能力達到38V和±2.5A。HR8825的衰減模式可編程。
譯碼器是HR8825易于實施的關鍵。通過STEP簡單的輸入一個脈沖就可以使電機完成一次步進,省去了相序表,高頻控制線及復雜的編程接口。這使其更適于在沒有復雜的微處理器或微處理器負擔過重的場合。
內部的同步整流控制電路改善了PWM操作時的功耗。內部保護電路包括:帶遲滯額過熱保護、欠壓鎖定及過流保護。不需要特別的上電時序。
HR8825提供一種帶有裸露焊盤的TSSOP-28封裝,能有效改善散熱性能,且是無鉛產品,引腳框采用100%無錫電鍍。

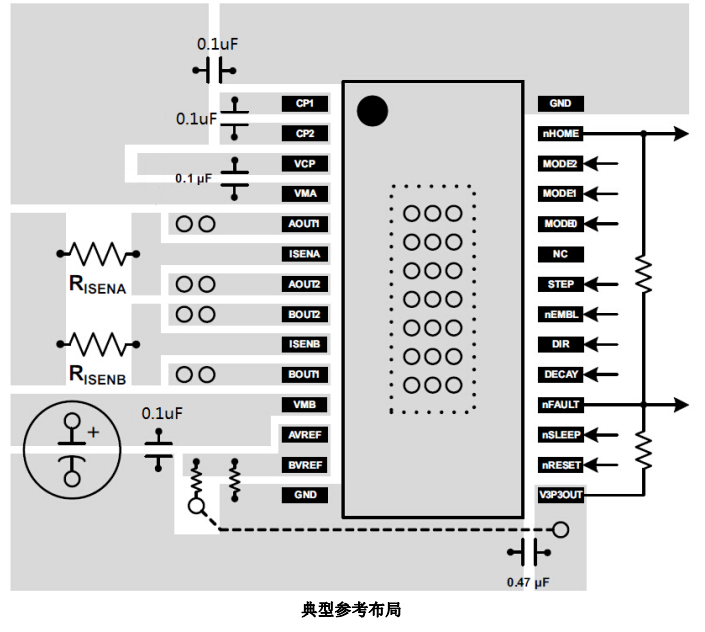

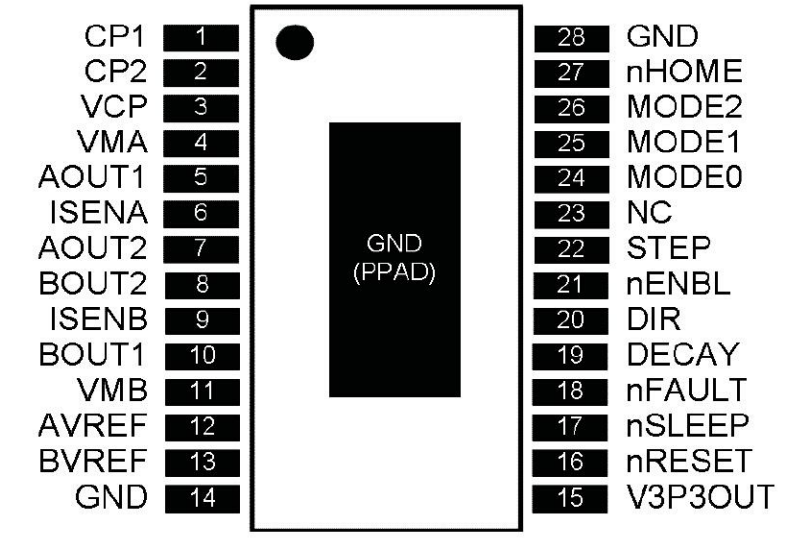

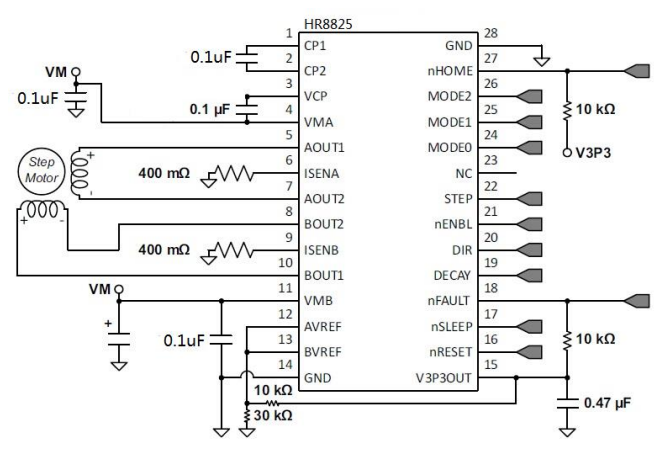

引腳圖 | 應用圖 |
