HT97220為差分輸入、可直接輸出的線路驅動器/耳機放大器。5V供電時,器件為32Ω耳機負載提供125mW驅動。IC可以通過外部電阻調整增益。
IC在整個音頻頻帶內提供優異的THD+N。
IC內部電荷泵對輸入電源反相,產生負電源。放大器的輸出級由輸入正電源和電荷泵輸出負電源供電,雙極性供電使得輸出偏置在零電位,省去了大尺寸、容易引入失真的輸出耦合電容。
IC上電或斷電時沒有咔嗒/噼噗聲。
特點
輸出無需隔直流電容
卓越的低音效果
無咔嗒/噼噗聲
低THD+N: 最低0.001%
低噪聲,VN 7uV
支持單端輸入和全差分輸入
2.5V至5.2V較寬的電源工作范圍
4.2V供電,為32Ω負載提供125mW輸出功率

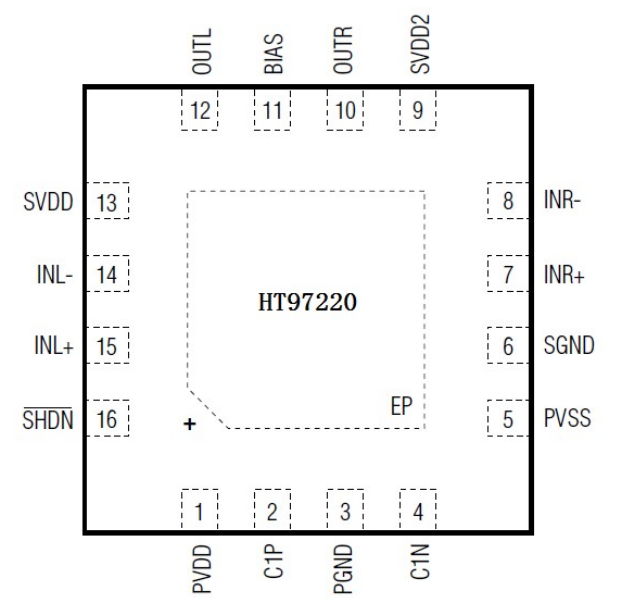

QFN16 3mm*3mm封裝
應用
藍牙耳機
智能手機
音響,DVD
平板/筆記本電腦
機頂盒
便攜式游戲機

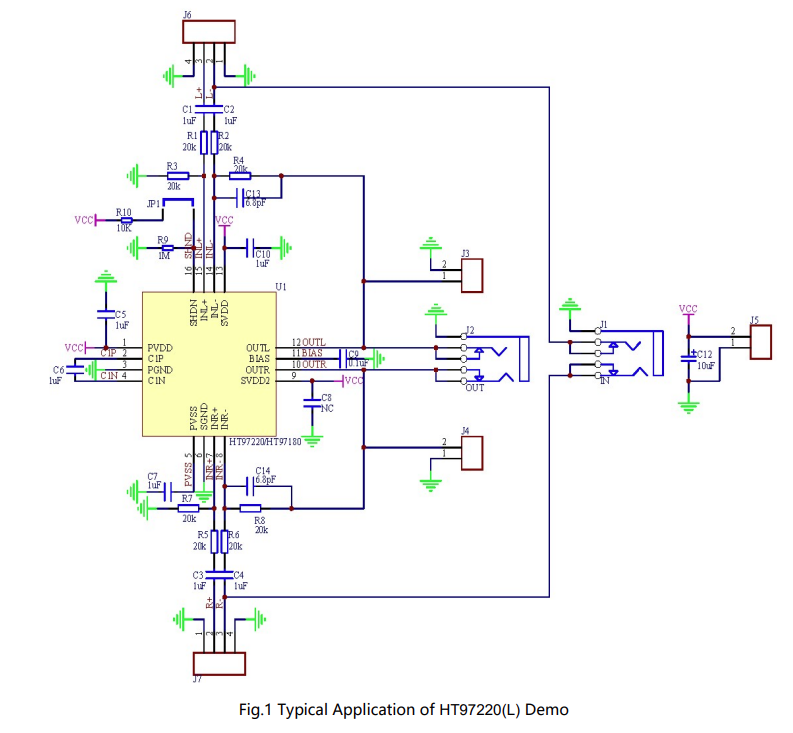

典型應用圖
