HTR3355 具有中斷功能的16位I2C和SMBus IO擴展器
HTR33XX 是 一 款I(lǐng)2C和SMBus IO 擴展器 ,2.2V~5.5V電源供電。16個IO端口中的任何一 個都可以單獨配置為輸入或輸出。此外,任一 IO可驅動LED。 通電后,16個IO端口配置默認為輸入,并可通過I2C進行相關配置,如輸入或輸出選擇、反極性等配置所有配置為輸入的IO端口都會持續監控狀態變化,IO口的變化由INTN輸出指示。當IO狀態通 過I 2C接口被讀取時,INTN輸出被清除。 HTR3339具有RSTN引腳,其拉低時所有寄存 器恢復到默認狀態。 HTR3335和HTR3339的 IO內部沒有上拉電阻,因此當其配置為輸入且未使用時,需要外部的上下拉。 HTR3339具 有 4 個 器 件 地 址 , HTR3355 和 HTR3335則有8個。 HTR33xx提供QFN4×4-24L封裝。 | |
?供電范圍:2.2V~5.5V ?支持LED驅動 ?16個IO, 可任意置為獨立的輸入或輸出 ?中斷功能,低電平有效 ?標準I 2C接口,8個I 2C器件地址可選(HTR3339為4 個) ?支持反極性配置 ?支持低功耗待機 ?QFN4×4-24L,無鉛封裝 | ?I2C總線控制的GPIO擴展應用 |
訂購信息 |

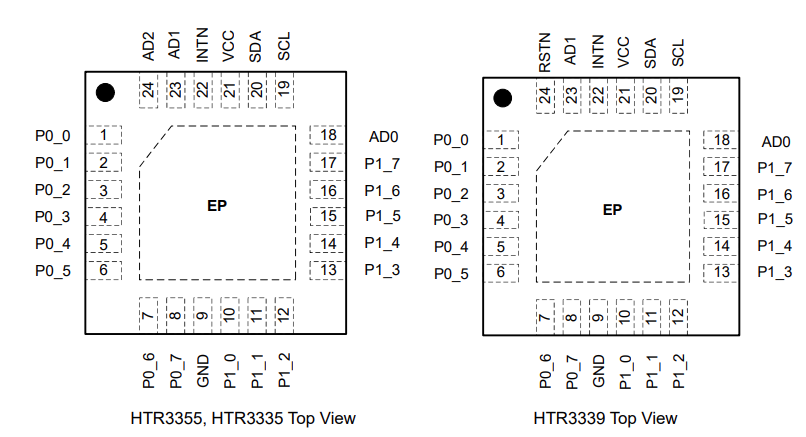

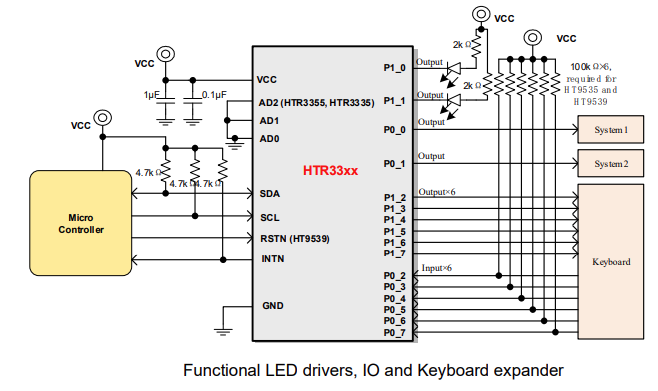

引腳圖 | 典型應用圖 |
