HTR33xx是一款I(lǐng)2C和SMBus IO擴展器, 2.2V~5.5V電源供電。16個IO端口中的任何一個都可以單獨配置為輸入或輸出。此外,任一IO可驅動LED。
通電后,16個IO端口配置默認為輸入,并可通過I2C進行相關配置,如輸入或輸出選擇、反極性等配置
所有配置為輸入的IO端口都會持續監控狀態變化,IO口的變化由INTN輸出指示。當IO狀態通過I2C接口被讀取時,INTN輸出被清除。
HTR3339具有RSTN引腳,其拉低時所有寄存器恢復到默認狀態。HTR3335和HTR3339的IO內部沒有上拉電阻,因此當其配置為輸入且未使用時,需要外部的上下拉。
HTR3339具有4個器件地址,HTR3355和HTR3335則有8個。

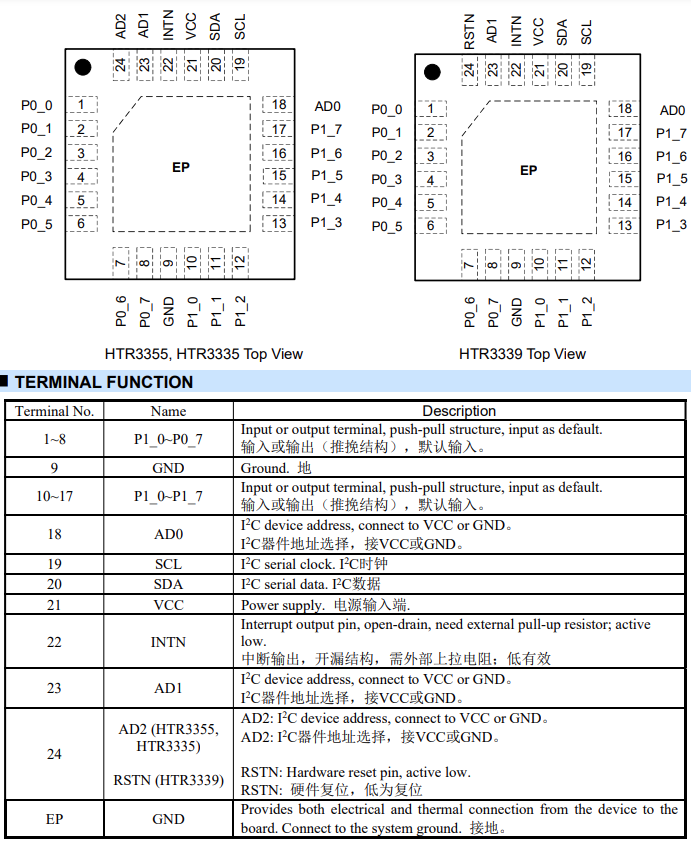

HTR33xx提供QFN4×4-24L封裝。
特點 供電范圍:2.2V~5.5V 支持LED驅動 16個IO, 可任意置為獨立的輸入或輸出 中斷功能,低電平有效 標準I2C接口,8個I2C器件地址可選(HTR3339為4個) 支持反極性配置 支持低功耗待機 QFN4×4-24L,無鉛封裝 | 應用 I2C總線控制的GPIO擴展應用 |

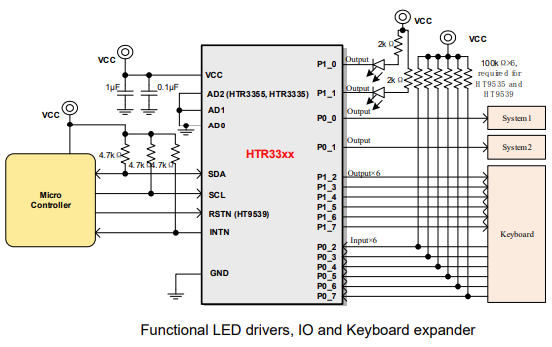

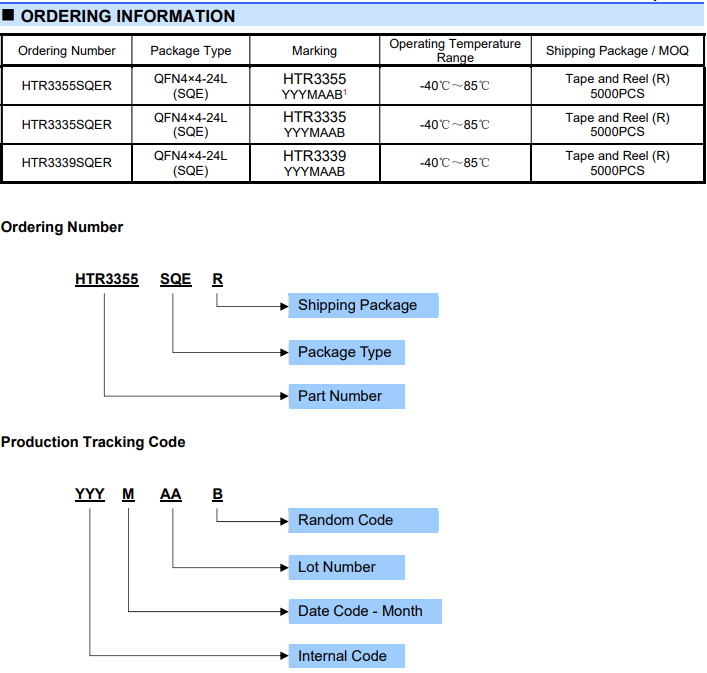

訂購信息 | 典型應用圖 |
