AT8236是一款直流有刷電機驅動器,能夠以高達6A的峰值電流雙向控制電機。
利用電流衰減模式,可通過對輸入信號進行脈寬調制(PWM) 來控 制電機轉速,同時具備低功耗休眠模式。
AT8236集成同步整流功能,可顯著降低系統功耗要求。 內部保護功能包含過流保護,短路保護,欠壓鎖定和過溫保護。

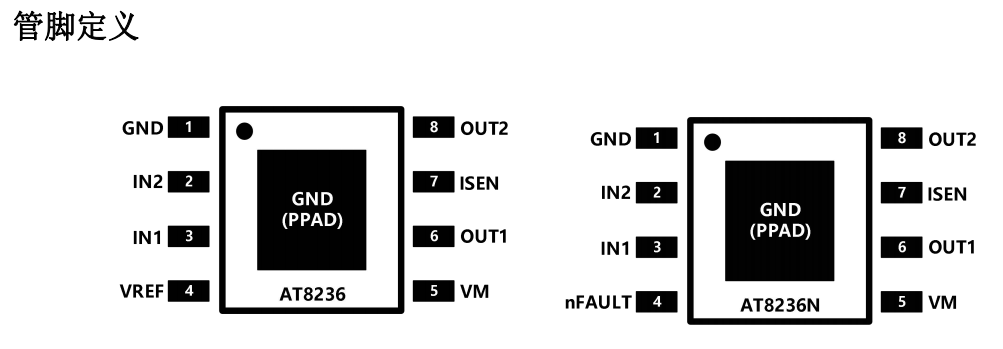

AT8236N 提供一個故障檢測輸出管腳。
AT8236提供一種帶有裸露焊盤的ESOP8封裝,能有效改善散熱性能, 且是無鉛產品,符合環保標準。
特點:單通道H橋電機驅動器、寬電壓供電,5.5V-36V、低RDS(ON)電阻,200mΩ(HS+LS)、 6A峰值驅動輸出,4A連續驅動輸出、PWM控制接口、支持低功耗休眠模式等。
應用:打印機及辦公自動化設備、電器、智能家居、工業控制等領域。
