HT91808 是一款高性能、低成本的單芯片立體聲模數轉換器。
采用單端模擬電壓輸入。HT91808 器件使用具有 64 倍超采樣的三角積分調制器,內含數字抽取濾波器和高通濾波器,可去除輸入信號的直流分量。
HT91808 支持串行音頻接口的主、從模式和兩種數據格式,適用于各種應用。

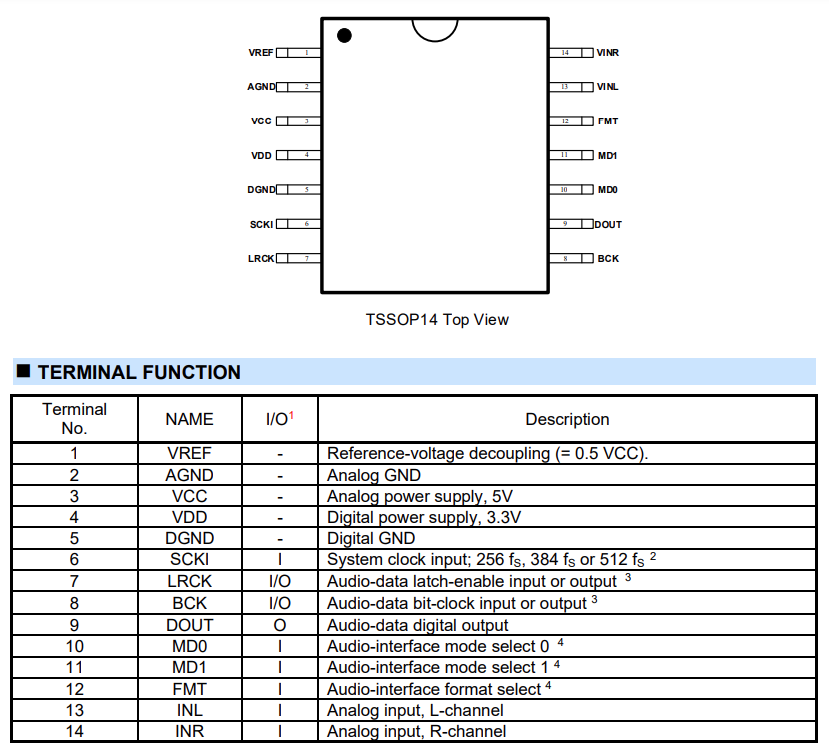

該器件采用 TSSOP14 封裝。
特點 24 位三角積分立體聲 ADC 單端電壓輸入: 3 Vp-p THD+N:-90dB(典型值) 信噪比:99 分貝(典型值) 動態范圍:99 分貝(典型值) 靈活的 PCM 音頻接口 主模式或從模式可選 數據格式 24 位 I2S、24 位左對齊 通過停止系統時鐘進行斷電和復位 包括模擬 Antialias LPF 采樣率 8 kHz-96 kHz 系統時鐘:256 fS、384 fS、512 fS 分辨率:24 位 雙電源: 5V 用于模擬 3.3V 用于數字 TSSOP14 封裝 | 應用 DVD 刻錄機 數字電視 AV 功放或接收器 MD 播放器 CD 刻錄機 多軌接收器 電子樂器 |

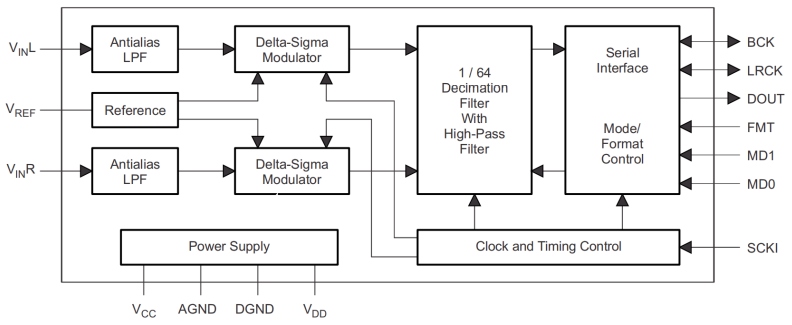

應用框圖 |
