HT8513 6.5W D類功放

產品分類 > 音頻功放IC > HT8513 6.5W D類功放

HT8513 6.5W D類功放

可調節最大限流值,有效防止電池拉死
AB/D類可切換
保護功能:過流/過熱/欠壓異常保護功能
無鉛封裝,SSOP10L-PP
HT8513
內置自適應同步升壓和防破音功能的6.5W D類及AB類音頻功率放大器

HT8513是一款內置自適應同步升壓的單聲道D類音頻功率放大器,由鋰電池供電時, THD+N<1%、20-20kHz全頻段信號條件下,能連續輸出3W功率(4Ω負載), THD+N=10%、1kHz信號下,能連續輸出6.5W功率(2Ω負載);另外,其還支持AB類模式。

HT8513內置的同步升壓,提供6.2V輸出電壓給功放。其小音樂信號時不升壓,僅當功率較大時,才升壓給D類功放,其可大幅提高系統效率,延長電池續航時間。

HT8513的最大特點是防削頂失真(ACF)輸出控制功能,可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音),也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂,顯著提高音質,創造非常舒適的聽音享受,并保護揚聲器免受過載損壞。

HT8513具有AB類和D類的自由切換功能,在受到D類功放EMI干擾困擾時,可隨時切換至AB類音頻功放模式。

HT8513內部集成免濾波器數字調制技術,能夠直接驅動揚聲器,并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡,極少的外部元器件節省了系統空間和成本,是便攜式應用的理想選擇。

此外,HT8513集成了輸出端過流保護、片內過溫保護等功能。


特點

防削頂失真功能(防破音, Anti-Clipping Function, ACF)

免濾波器數字調制,直接驅動揚聲器

輸出功率

3W (VBAT=3.3V, RL=4?, THD+N<1%, 20-20kHz full band)

6.5W (VBAT=4.2V, RL=2?, THD+N=10%, f=1kHz)

效率: 83% (VBAT = 4.2V, f = 1kHz, Load = 4ohm+22uH, Po = 0.6W)

79% (VBAT = 4.2V, f = 1kHz, Load = 4ohm+22uH, Po = 4W)

VBAT供電范圍:2.7V至5.5V

高效自適應同步升壓功能

延長電池播放時間

可調節最大限流值,有效防止電池拉死

AB/D類可切換

保護功能:過流/過熱/欠壓異常保護功能

無鉛封裝,SSOP10L-PP

應用

藍牙/ Wi-Fi音箱

便攜式音箱

智能音箱

智能家居

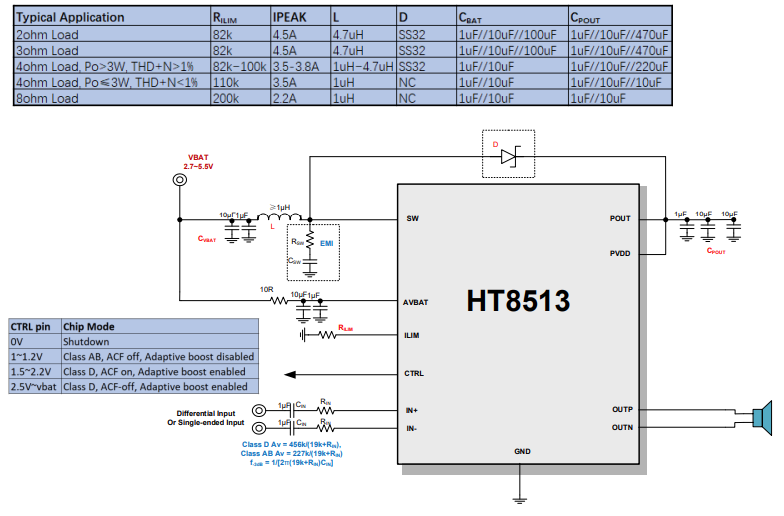

典型應用圖
