HT8691 7W D/AB類功放

產品分類 > 音頻功放IC > HT8691 7W D/AB類功放

HT8691 7W D/AB類功放

BOOST輸出電壓可調
AB/D類可切換
保護功能:過流/過熱/欠壓異常保護功能

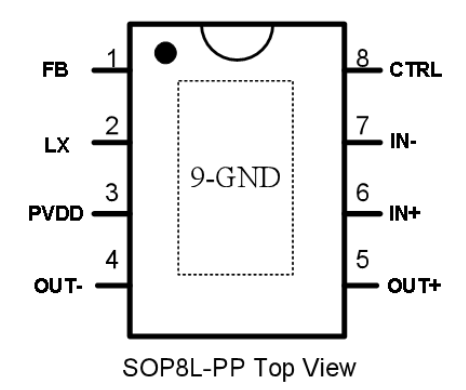

無鉛封裝, SOP8L-PP
HT8691
內置BOOST升壓和防破音功能的7.0W D/AB類音頻功率放大器

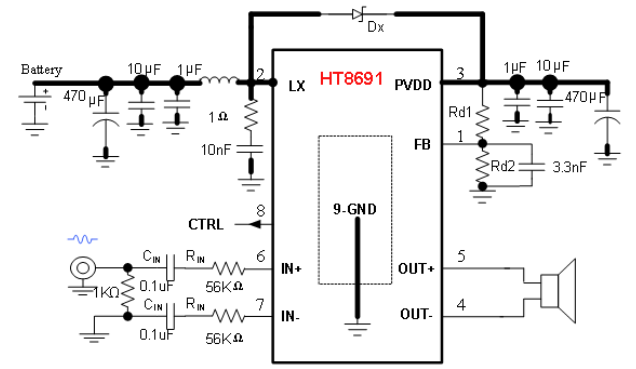

HT8691是一款內置BOOST升壓模塊的D類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值,即使是鋰電池供電,在升壓至6.5V時,10% THD+N,4Ω負載條件下能連續輸出5.5 W功率;升壓至7V,3Ω負載條件下則能連續輸出7.0W功率。其支持外部設置調節BOOST輸出電壓。

HT8691的最大特點是防削頂失真(ACF)輸出控制功能,可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音),也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂,顯著提高音質,創造非常舒適的聽音享受,并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。

HT8691具有AB類和D類的自由切換功能,在受到D類功放EMI干擾困擾時,可隨時切換至AB類音頻功放模式。

HT8691內部集成免濾波器數字調制技術,能夠直接驅動揚聲器,并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡,極少的外部元器件節省了系統空間和成本,是便攜式應用的理想選擇。

此外,HT8691內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。


特點

防削頂失真功能(防破音, Anti-Clipping Function, ACF)

免濾波器數字調制,直接驅動揚聲器

輸出功率

5.5W (VBAT=4.2V, PVDD = 6.5V, RL=4?, THD+N=10%)

7.0W (VBAT=4.2V, PVDD = 7.0V, RL=3?, THD+N=10%)

3.0W (VBAT=4.2V, PVDD = 6.5V, RL=8?, THD+N=10%)

電源

-升壓輸入VBAT:2.5V至5.5V

-升壓輸出PVDD:VBAT至7.5V

BOOST輸出電壓可調

AB/D類可切換

保護功能:過流/過熱/欠壓異常保護功能

無鉛封裝, SOP8L-PP

應用

藍牙音箱

便攜式音箱

2.1聲道小音箱

擴音器

iphone/ipod/ipod docking

MP4, 導航儀

平板電腦,筆記本電腦

智能手機

小尺寸LCD電視/監視器

便攜式游戲機
