HT8313是一款D類音頻功率放大器。
在 VBAT=5V、THD+N=10%,4Ω負載條件下能連續輸出5.5W功率。
該D類功放的電源電壓由內置的自適應電荷泵升壓模塊提供。該升壓模塊在低功率時不升壓,可有效提升電池的播放時間。
HT8313的最大特點是防削頂失真(ACF輸出 控制功能,可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音),也能自適應地防止在升壓電壓下降所造成的輸出削頂, 顯著提高音質,創造非常舒適的聽音享受,并保護 揚聲器免受過載損壞。
HT8313具有AB類和D類的自由切換功能,在受到D類功放EMI干擾困擾時,可隨時切換至AB類音 頻功放模式(此時電荷泵升壓功能關閉)。
HT8313內部集成免濾波器數字調制技術,能夠直接驅動揚聲器,并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡,極少的外部元器件節省了系統空間和成本,是便攜式應用的理想選擇。 此外,HT8313內部固定28dB增益,內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

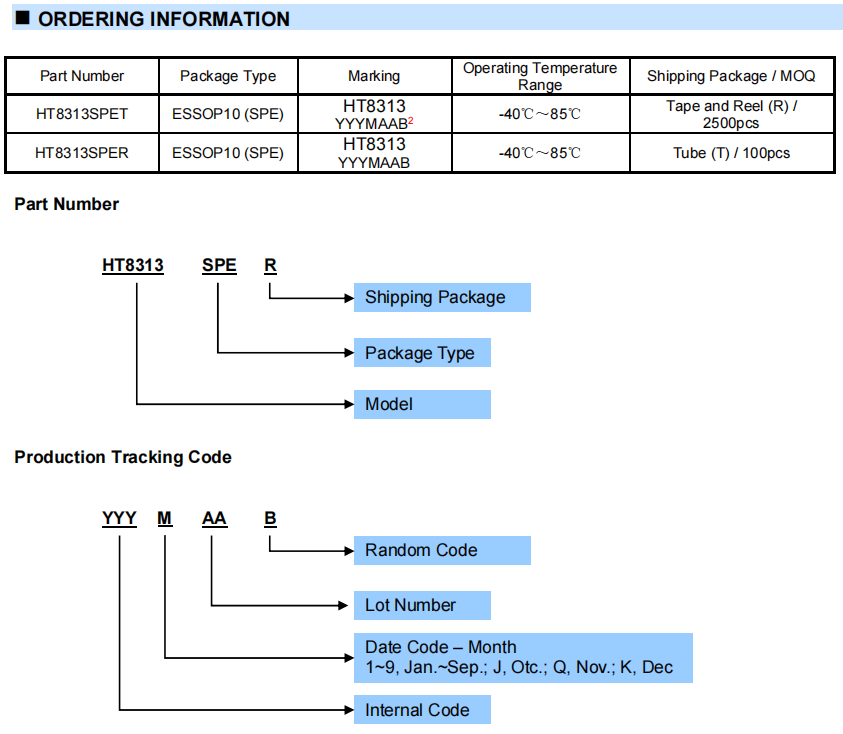

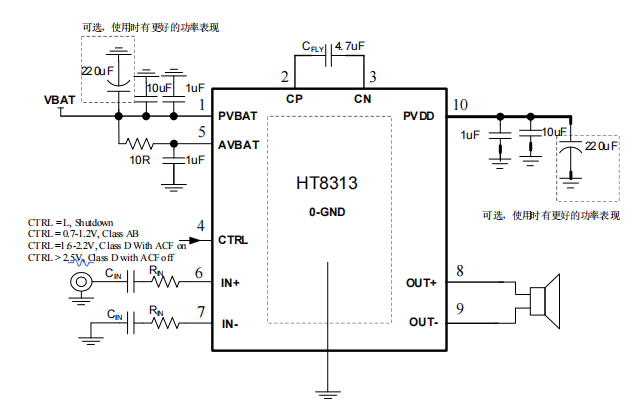

訂購信息 | 典型應用圖 |
