HT6809是一款內部集成32階數字音量控制以及防削頂失真功能且具有超低EMI的立體聲免輸出濾波器D類音頻功率放大器,在電源電壓5V、THD+N=10%、4Ω負載的條件下,輸出高達3W的功率,在提供媲美于AB類放大器性能的同時,效率高達90%。
HT6809的最大特點是防削頂失真(ACF)輸出控制功能,可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音),也能自適應地防止在電池應用中由電源電壓下降所造成的輸出削頂,顯著提高音質,創造非常舒適的音樂享受,并保護揚聲器免受過載損壞。通過在ACRC端外接不同電阻電容值,可靈活設置放大器的音質和輸出功率;同時芯片提供了ACF Off模式。
HT6809采用獨有的電磁輻射(EMI)抑制技術,具有超優異的全帶寬低輻射性能,輻射水平在不加任何輔助設計時仍遠遠低于FCC Part15 Class B標準值,降低了系統電磁兼容設計難度。
HT6809內部集成免濾波器數字調制技術,能夠直接驅動揚聲器,并最大程度減小脈沖輸出信號的失真和噪音。極少的外部元器件節省了系統空間和成本,是便攜式應用的理想選擇。
此外,HT6809內置的關斷功能使待機電流最小化,還集成了靜音功能、左右聲道獨立關斷、揚聲器輸出端過流保護、片內過溫保護和欠壓異常保護等功能;采用無鉛QFN-20封裝形式。特點 防削頂失真功能(Anti-Clipping Function, ACF) 超優異的全帶寬EMI抑制性能 免LC濾波器數字調制,直接驅動揚聲器 32階數字音量控制(DVC) 高輸出功率 3.0W@VDDP=VDDA=5.0V, RL=4?, THD+N=10% 1.9W@VDDP=VDDA=5.0V, RL=8?, THD+N=10% 高效率 85%@VDDP=VDDA=5.0V, RL=4?, PO=1W 低THD+N 0.1%@ VDDP=VDDA=5.0V , RL=4?, PO=1W 通道隔離度 80dB@fIN=1kHz, Av=18dB 高信噪比SNR: 90dB@ VDDP=VDDA=5.0V, Av=18dB 優異的“噼噗-咔嗒”(Pop-Click)噪聲抑制性能 靜音功能 獨立聲道關斷 過流保護功能、過熱保護功能 欠壓異常保護功能 無鉛封裝,QFN-20 | 應用 便攜式音箱,USB音箱,FM插卡式音箱 MP3/MP4擴展塢 便攜式游戲機,數碼相框 手機,筆記本電腦 小尺寸LCD電視/監視器 |

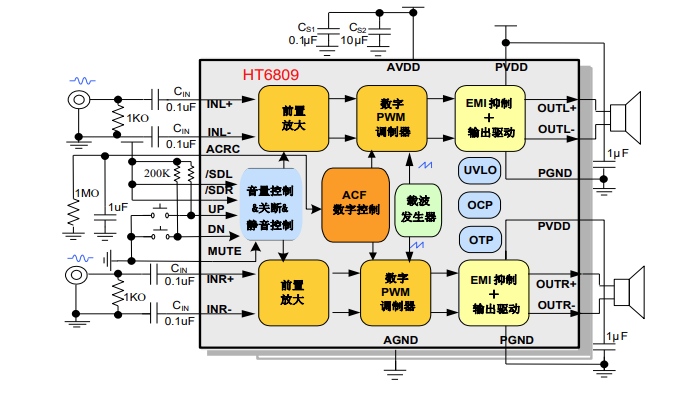

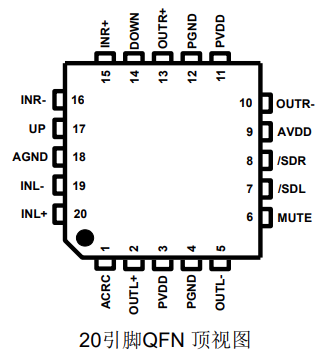

引腳圖 | 典型應用圖 |
