HR4982 步進電機驅動芯片

產品分類 > 馬達驅動IC > HR4982 步進電機驅動芯片

HR4982 步進電機驅動芯片

低導通電阻RDS(ON)
自動檢測并選擇電流衰減模式
支持慢衰減和混合衰減模式
降低功耗的同步整流功能
HR4982
內置轉換器和過流保護的微特步進電機驅動芯片

HR4982是一種便于使用的內部集成了譯碼器的微特步進電機驅動器。其設計為能使雙極步進電機以全、1/8、1/16和1/128步進模式工作。步進模式由邏輯輸入MSx選擇。輸出驅動能力達到35V和±2A。HR4982包含一個工作在慢衰或混合衰減模式的固定關閉時間的電流調節器。

譯碼器是HR4982易于實施的關鍵。通過STEP簡單的輸入一個脈沖就可以使電機完成一次步進,省去了相序表,高頻控制線及復雜的編程接口。這使其更適于在沒有復雜的微處理器或微處理器負擔過重的場合。

在步進操作期間,HR4982的內部電路可以自動的控制其PWM操作工作在快、慢及混合衰減模式。在混合衰減模式下,器件初始經過一段時間的快衰減后,將切換至慢衰減模式直至固定關閉時間結束?;旌纤p模式控制

不但降低了電機工作時產生的噪聲,還增加了步進的準確性,同時減小了系統的功耗。

內部的同步整流控制電路改善了PWM操作時的功耗。內部保護電路包括:帶遲滯的過熱保護、欠壓鎖定及過流保護。不需要特別的上電時序。

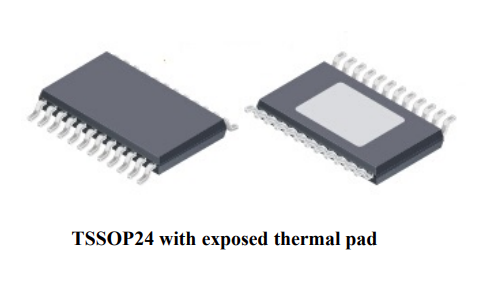

HR4982提供一種帶有裸露焊盤的TSSOP24封裝,能有效改善散熱性能,且是無鉛產品,引腳框采用100%無錫電鍍。

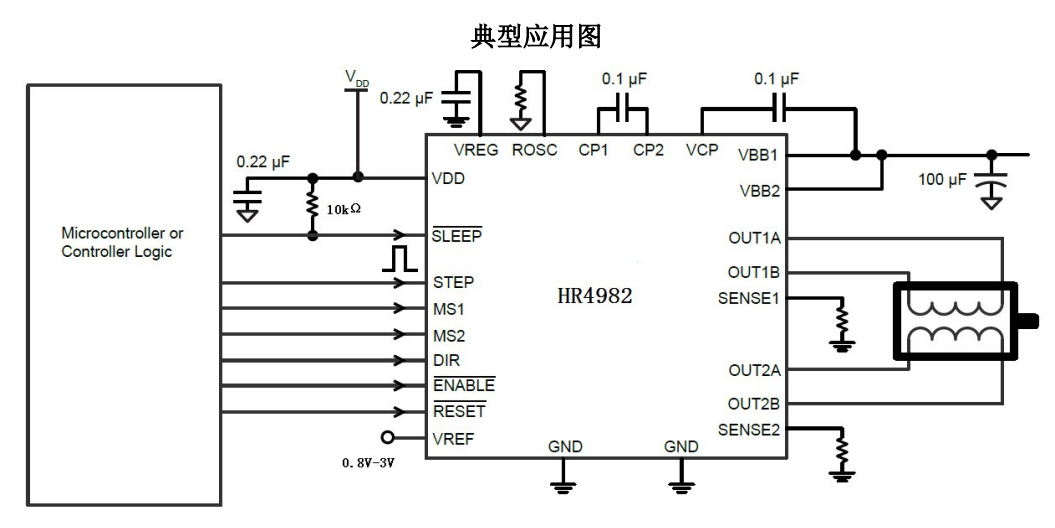

封裝形式應用圖
