HTD8831T/8832T有兩路H橋驅動器,最大驅動輸出36V±1.5A/ ±2.2A ,可驅動兩個直流有刷電機,或者一個雙極步進電機。雙極步進電機可以以整步、2細分、4細分運行,或者用軟件實現高細分。
HTD8831T/8832T的每一個H橋的功率輸出級由N型功率MOSFET組成,叫作H橋驅動器。每個橋包含整流電路和限流電路。器件采用工業標準的并行數字控制接口,且衰減模式可編程。
內部關斷功能包含過流保護,短路保護,欠壓鎖定保護和過溫保護,并提供一個故障檢測輸出管腳。
HTD8831T/8832T提供一種帶有裸露焊盤的ETSSOP28封裝,能有效改善散熱性能,且是無鉛產品,滿足環保要求。
特點 | 應用 |
雙通道H橋電機驅動器 驅動兩個直流有刷電機或者一個步進電機 低RDS(ON)電阻, 850mΩ(HS+LS, HTD8831T) 500mΩ(HS+LS , HTD8832T) 1.5A(HTD8831T) or 2.2A (HTD8832T) 驅動輸出 寬電壓供電,8V-36V2 bits 電流控制,提供4個電流臺階 工業標準并行數字控制接口 PWM繞組電流調節和限制 內部3.3V參考電壓輸出 過溫關斷電路、短路保護、欠壓鎖定保護 | 鋰電池供電玩具 POS打印機 安防相機 辦公自動化設備 游戲機 機器人 |

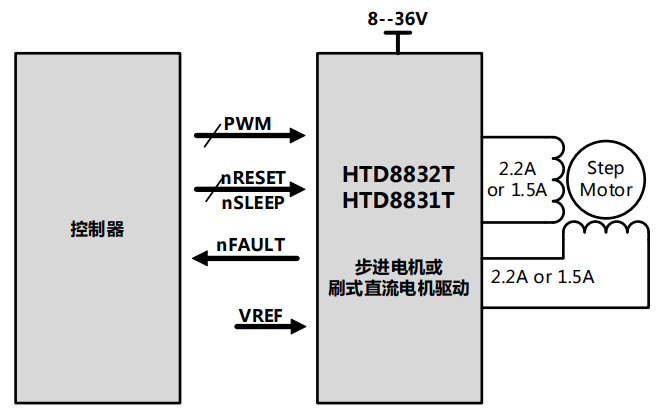

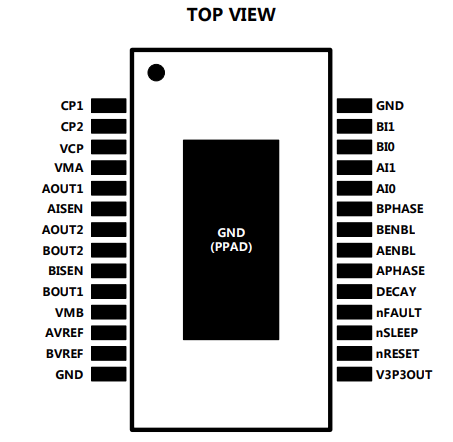

引腳信息 | 典型應用圖 |
