HT71672是一款高功率、全集成升壓轉換器,集成16mΩ功率開關管和23mΩ同步整流管,為便攜式系統提供高效的小尺寸解決方案。
HT71672具有2.7V至13V寬輸入電壓范圍,可為采用單節或兩節鋰電池的應用提供支持。該器件具備12A開關電流能力,并且能夠提供13V的輸出電壓。
HT71672采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下,HT71672工作在PWM 模式。在輕負載條件下,該器件工作在可提高效率的PFM模式。PWM模式下,HT71672的開關頻率可通過外部電阻調節,支持200kHz至1.0MHz的范圍。
HT71672還支持可編程的軟啟動,以及可調節的開關峰值電流限制。另外,HT71672支持兩種不同的tr/tf,以適應不同的EMI和效率需求。
此外,該器件還提供有14V輸出過壓保護、逐周期過流保護和熱關斷保護。
特點 | 應用 |
輸入電壓范圍VIN:2.7V-13V 輸出電壓范圍VOUT:4.5V-13V 可編程峰值電流:12A 高轉換效率: 93% (VIN = 7.4V, VOUT=12V, IOUT =3A) 92% (VIN = 3.6V, VOUT=9V, IOUT =1A) 支持兩種tr/tf模式,應對EMI挑戰 低關斷功耗,關斷電流1uA 可調節的開關頻率:200k-1.0M 可編程軟啟動 輸出過壓 (14V)、逐周期過流、熱關斷等保護 DFN20L,4.5mm*3.5mm 無鉛超薄封裝 | 無線音箱 便攜式音箱 快充移動電源 電子煙 USB TYPE-C 電源傳輸 拉桿音箱 平板電腦,筆記本電腦 POS機終端 |

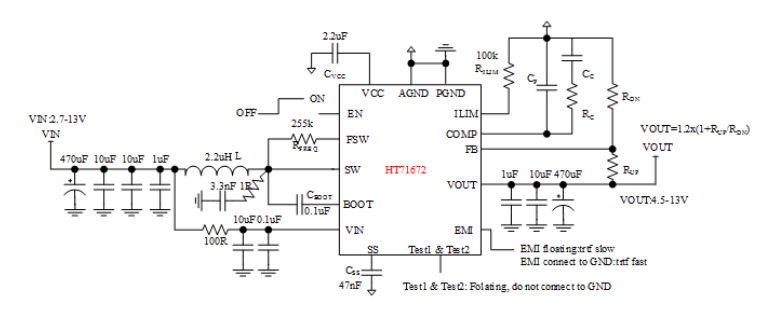

應用圖 |
