HT4182是一款5V輸入,升壓模式的充電管理IC, 適用于雙節串聯鋰電池。其能自適應任意5V電源進行充電,并且由輸入過壓、欠壓保護。
HT4182采用同步升壓結構,內置MOSFET,外圍元件簡單。通過調節外部電阻,可任意調節充電電流,最大支持1.6A, 效率超過90%。
HT4182具有多重保護功能:充電超時、芯片過熱反饋調節、過溫關斷、輸入過壓、輸入欠壓、輸出過流、輸出過壓、輸出短路、NTC溫度保護等。異常時,可通過LED進行異常指示。

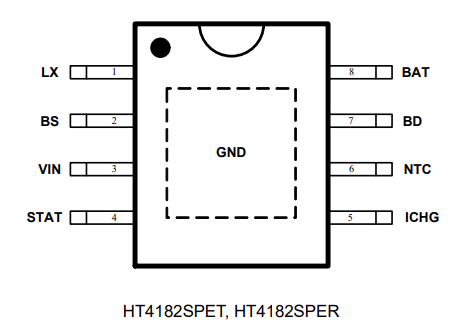

該產品提供SOP8L-PP封裝。
特點 | 應用 |
高效的1.6A 800kHz開關模式同步升壓充電器 5V輸入、7.2V電池、1A充電電流下,效率92% 支持5V輸入, 給雙節串聯鋰電池充電 4V-6V范圍內正常工作(最大極限16V); 4-4.5V自動調節輸入電流;6.2V過壓保護 電池飽充電壓8.4V和8.7V可選 短路涓流/預充涓流/恒流/恒壓充電模式 充電電流由外部電阻靈活調節 LED狀態顯示 保護:充電超時、芯片過熱反饋調節、過溫關斷、輸入過壓、輸入欠壓、輸出過流、輸出過壓、輸出短路、NTC溫度保護等 SOP8L-PP封裝 | 音箱 POS機 電子煙 對講機 其他便攜式電子設備 |
