HT6872是一款低EMI的,防削頂失真的,單聲道免濾波D類音頻功率放大器。在6.5V電源,10% THD+N,4Ω負載條件下,輸出4.7W功率,在各類音頻終端應用中維持高效率并提供AB類放大器的性能。
HT6872的最大特點是防削頂失真(ACF)輸出控制功能,可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音),也能自適應地防止在電池應用中由電源電壓下降所造成的輸出削頂,顯著提高音質,創造非常舒適的聽音享受,并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。
HT6872具有獨有的電磁輻射(EMI)抑制技術和優異的全帶寬低輻射性能,輻射水平在不加任何輔助設計時仍遠在FCC Part15 Class B 標準之下,不僅避免了干擾其他敏感電路還降低了系統設計難度。
HT6872內部集成免濾波器數字調制技術,能夠直接驅動揚聲器,并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡,極少的外部元器件節省了系統空間和成本,是便攜式應用的理想選擇。
此外,HT6872內置的關斷功能使待機電流最小化,還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
防削頂失真功能(Anti-Clipping Function, ACF)
優異的全帶寬EMI抑制性能
免濾波器數字調制,直接驅動揚聲器
輸出功率
1.40W (VDD=3.6V, RL=4?, THD+N=10%)
2.80W (VDD=5.0V, RL=4?, THD+N=10%)
4.70W (VDD=6.5V, RL=4?, THD+N=10%)
高信噪比SNR:95dB (VDD = 6.5V, Av = 24dB, THD+N = 1%)
低靜態電流
Input AC Grounded, Without Load
2.65mA (VDD=3.6V)
3.25mA (VDD=5.0V)
4.00mA (VDD=6.5V)
低關斷電流:<1μA (Input AC Grounded, Without Load)
過流保護及自動恢復功能
過熱保護功能
欠壓異常保護功能

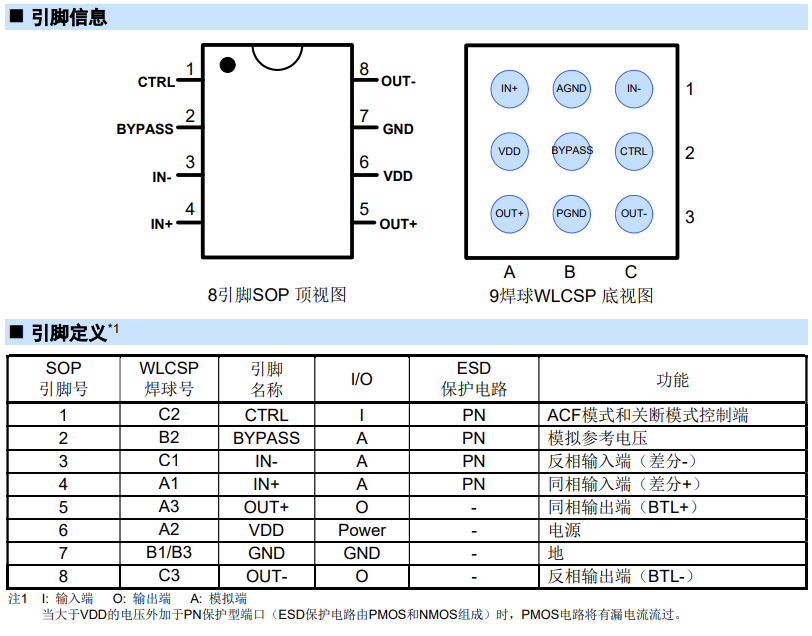

無鉛無鹵封裝,SOP8、SOP8-PP和WLCSP-9
應用
便攜式音箱
USB音箱
iphone/ipod/MP3 docking
平板電腦
PMP/MP4/MP5播放器
導航儀GPS
便攜式游戲機
手機
