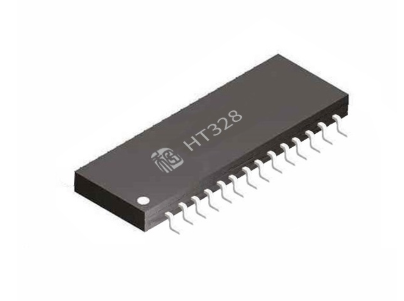

HT328 33w模擬輸入音頻功放
HT328 33w模擬輸入音頻功放
免電感濾波2×30W
可選輸出模式：BD和Hybrid
可選增益：32dB/17.6dB
HT328是一款高效D類音頻功率放大器。
在22V供電的立體聲（BTL）模式、THD+N=10%條件下，能夠持續提供2*33W/8Ω功率輸出；
在單聲道（PBTL）、模式、THD+N=1%條件下，能夠持續提供50W/4Ω功率輸出。
HT328具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
此外，HT328內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可全面防止出現故障。
特點 輸出功率（BTL模式） 2×20W (VDD=14.5V, RL=4?, THD+N=1%) 2×33W (VDD=22V, RL=8?, THD+N=10%) 輸出功率（PBTL模式） 50W (VDD=22V, RL=4?, THD+N=1%) 單電源系統，4.5V-22V寬電壓輸入范圍 超過90%效率，無需散熱器 可選輸出模式：BD和Hybrid 擴頻功能，免電感濾波 模擬差分/單端輸入，輸出模式立體聲/單聲道可選 可選增益：32dB/17.6dB 保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護 無鉛無鹵封裝，TSSOP28-PP | 應用 條形音箱 無線智能音箱 便攜式音箱 消費類音頻應用 拉桿音箱 LCD電視/監視器 |

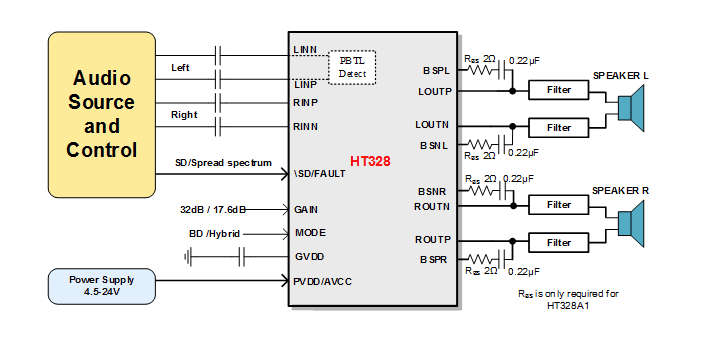

| 典型應用圖 |
 |
|
|
